Импульсные коды

, (1.10)

, (1.11)

. (1.12)

На рисунке 3 представлены временные диаграммы, иллюстрирующие процесс формирования комбинации ПВИК. Первая группа ПИК в комбинации ПВИК является синхронизирующей (СПИК), вторая - информационной (ИПИК). Для ПВИК:

, (1.13)

, (1.14)

. (1.15)

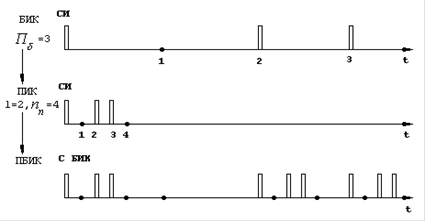

Рисунок 2

Рисунок 3

Сравнение рассмотренных кодов показывает, что наибольшей информационной емкостью (наибольшей величиной Н) обладают БИК и ПБИК, а наибольшее количество информации на единицу энергии имеет ВИК. Поскольку ПБИК и ПВИК содержат группы ПИК, то эти коды даже при безызбыточном кодировании могут обнаруживать ошибки. С помощью одной кодовой комбинации ПБИК или ПВИК можно передать одновременно несколько сообщений. Например, при использовании ПВИК во временном интервале между СПИК и ИПИК может содержаться целевая информация, а в группах СПИК и ИПИК - служебная.
