Разработка приемопередатчика

Для проектируемой системы в качестве усройства беспроводной передачи данных применен однокристальный трансивер XE1203, предназначенный для работы в диапазоне частот ISM (433МГц / 868МГц / 915МГц). Высокая степень интеграции позволяет достичь максимальной гибкости использования устройства при минимальном количестве внешних элементов. Трансивер XE1203 обеспечивает связь со скоростью передачи до 152,3 кБод и оптимизирован для приложений требующих малое энергопотребление, большую выходную мощность и высокую входную чувствительность. Схема приемопередатчика представлена на рисунке 3.9.

Рисунок 3.7 Приемопередатчик

Приемопередатчик функционально включает в себя приемник, передатчик, синтезатор частоты, колебательный контур и некоторые другие узлы. И для каждого блока необходимо сделать согласование цепей. В данном проекте смоделирована схема в “Micro-Cap Evaluation 7.0” и произведен расчет согласования цепей передатчика. Схемы согласования цепей остальных блоков и номиналы пассивных элементов взяты с сайта производителя.

Схема согласования цепей передатчика представлена на рисунке 3.8.

Рисунок 3.8 Согласование цепей передатчика

Рассчитаем значения конденсаторов и индуктивностей:

Примем L3=12 нГн , тогда

, откуда

С10=3.03 пФ

Примем L2=27 нГн, тогда

, откуда

С11=1.12 пФ

Смоделируем модель согласования цепей передатчика в “Micro-Cap”.

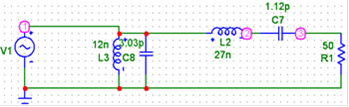

Схема модели представлена на рисунке 3.9.

Рисунок 3.9 Модель согласования цепей передатчика в Micro-Cap.

Произведем анализ частотных характеристик.

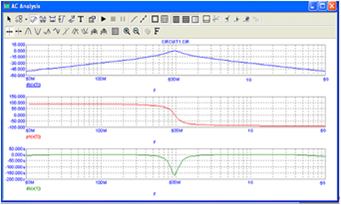

Полученный график представлен на рисунке 3.10.

Рисунок 3.10Анализ частотных характеристик

По графику видно, что при рассчитанных значениях конденсаторов и индуктивностей обеспечивается требуемая резонансная частота 915 МГц.

Основные технические характеристики XE1203:

- Выходная мощность: до +15 дБм на нагрузку 50 Ом (тип);

Чувствительность входа: до -113 дБм (тип);

Потребление: Rx=14 мА; Tx=62 мА (15 дБм);

Напряжение питания: до 5 В;

Скорость передачи: от 1,2 до 152,3 кБод (NRZ-кодирование);

Режим Konnex-совместимости;

11-разр. Кодек Баркера;

Встроенный синтезатор частоты с шагом 500Гц;

Двух уровневая FSK модуляция с непрерывной фазовой функцией;

Распознавание входных данных (используется для выхода из спящего режима);

Система синхронизации входных данных (Bit-Synchronizer);

Контроль уровня принимаемого сигнала (RSSI);

Контроль частоты (FEI).
