Система термостатирования позволяет поддерживать температуру образца с точностью ±O.l ºС.
при охлаждении до 110 К (азотное);
до 50 К (гелиевое);
при нагреве до 150 С.
Устройство системы термостатирования схематично показано на Рис. 9 а.
а) б)

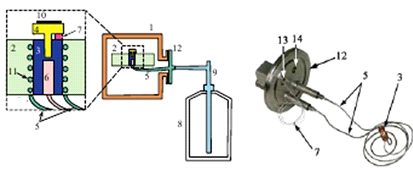

Рисунок 9 - Система термостатирования 1 - вакуумная камера. 2 - платформа-позиционер. 3 - основание держателя образца. 4 - предметный столик. 5 - магистраль охлаждения, б - нагревательный элемент. 7 - терморезистор. 8 - сосуд Дьюара. 9 - транспортная линия. 10 - образец. 11 - охлаждающим элемент. 12 - фланец. 13 - разъем для подключения терм резистора. 14 - разъем для подключения нагревательного элемента
Охлаждение (нагрев) и поддержание необходимой температуры образца осуществляется при помощи термостабилизируемого держателя обрата (см. поз. 3, 4 на Рис. 8) расположенного в платформе-позиционере. На основании держателя образца закреплены нагревательный 6 и охлаждающий 11 элементы. Па фланце 12 расположены вход и выход магистрали охлаждения 5. а также разъемы(см. поз. 13. 14 на Рис. 8.б) к которым подключены терморезистор и нагревательный элемент.
В качестве хладагента системы термостатирования используются жидкий азот или гелий. Хладагент подастся в охлаждающий элемент по магистрали охлаждения 5 и соединенной с ее входом транспортной линии 9.
