Описание структурной схемы

ПК (персональный компьютер). Интерфейс ПК позволяет отслеживать, измерять, а также корректировать параметры АЦП в реальном времени. Так как комплект NI ELVIS является законченным аппаратным устройством, он не предъявляет высоких требований. В NI ELVIS используется программное обеспечение, разработанное в среде LabVIEW которое требует от ПК следущии минимальные системные требования: Технические показатели бордюр дорожный гост.

Процессор - Pentium 4/M или аналог

Оперативная память - 512 MB (Мегабайт)

Видеокарта поддерживающая разрешение 1024х768

Свободное пространство на диске - 1 GB (Гигабайт)

Браузер Internet Explorer 5.0 или более поздней версии

Плата сопряжения (плата сбора данных) в данной конфигурации используется плата NI 6221 М - серии она является не дорогой платой сбора данных, предназначена для приложений, в которых определяющим фактором является стоимость устройств. Внешний вид платы NI 6221 представлен на рисунке 10, технические характеристики приведены в таблице 1.

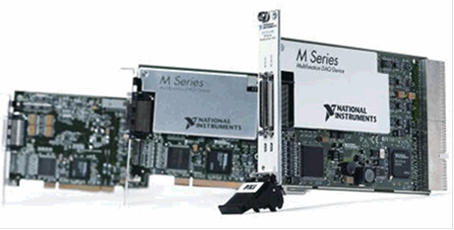

Рисунок 10 - Внешний вид платы сбора данных М - серии

Таблица 1 - технические характеристики NI 6221

Особенности	NI 6221
Шина	PCI
Аналоговые входы	16 SE/ 8 DI
Частота оцифровки сигналов	250 кГц
Разрешение АЦП (бит)	16
Встроенное согласование сигналов	-
Максимальное входное напряжение (В)	±10
Число входных диапазонов	4
Аналоговый запуск	-
Аналоговые выходы	0
Разрешение ЦАП (бит)	-
Максимальная частота работы ЦАП	-
Цифровые каналы	10
Цифровые каналы с аппаратным тактированием, частота ввода/вывода	2, до 1МГц
Количество счетчиков, разрешение (бит), частота (МГц)	2, 32, 80

Плата NI ELVIS (рабочая станция NI ELVIS, макетная плата). Функциональные возможности набора типовых лабораторных измерительных приборов в NI ELVIS реализованы на основе многофункционального устройства ввода-вывода (DAQ), специальной настольной рабочей станции, макетной платы и программ, разработанных в среде LabVIEW. В настольную рабочую станцию NI ELVIS встроены аппаратно реализованные функциональный генератор и регулируемые блоки питания. Внешний вид и расположение компонентов макетной платы показано на рисунке 3, панель управления рабочей станцией и вид сзади на настольную рабочую станцию NI ELVIS показан на рисунках 11,12.

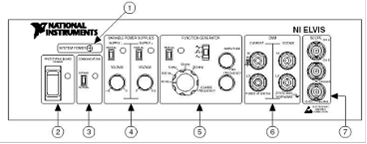

Рисунок 11 - Панель управления настольной рабочей станции

System Power - индикатор питания системы 5 Function Generator - элементы управления функциональным генератором

Prototyping Board Power - выключатель питания макетной платы

Communication - переключатель связи

Variable Power Supplies - элементы управления регулируемыми блоками питания

DMM - клеммы для подключения к мультиметру

SCOPE - разъемы для подключения к осциллографу

Рисунок 12 - Вид сзади на настольную рабочую станцию NI ELVIS

Выключатель питания рабочей станции

Разъем для подключения источника питания постоянного/переменного тока

68-контактный разъем для подключения кабеля от модуля ввода-вывода

АЦП последовательного приближения разбит на 4 блока:

Компаратор ATtiny2313

Регистр последовательного приближения (РПП) ATtiny2313

Цифро-аналоговый преобразователь (ЦАП), выполнен по резистивной схеме R2R

Индикация - семь светодиодов подключенные к портам A1, B1, B2, B3, B4, B5, B6, B7 микроконтроллера ATtiny2313 через ограничительные резисторы
