Аналоговые ключи

Требования, предъявляемые к ключам следующие: ключ должен иметь минимальное время срабатывания; необходимо учитывать сопротивление ключа в замкнутом состоянии; минимизировать количество корпусов в соответствии с количеством ключей, необходимых для нашей системы.

Будем использовать ключи типа ADG713BR:

Рис.14. Схема аналогового ключа

Технические параметры позиции ADG713BR, аналоговый ключ Ind SO16

Время включения,нс	16
Время выключения,нс	10
Количество ключей	4
Тип ключей	SPST
Напряжение питания,В	1.8/5.5
Сопротивление в открытом состоянии макс.,Ом	2.5
Мощность Р,мВт	10
Диапазон рабочих температур, С	-40…+85

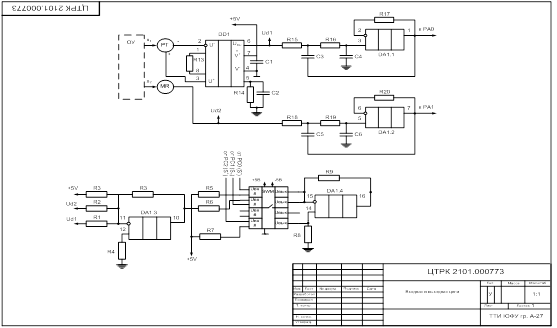

9. Принципиальная схема полученного устройства и спецификация

Спецификация:

Зона	Поз. Обозначение	Наименование	Кол	Приминение
		Резисторы С2-29В
	R0, R4, R6, R8, R9	10 к	5
	R1	13,514 к	1
	R2	6,125 к	1
	R3	416,7 к	1
	R5	14,286 к	1
	R7	4,286 к	1
	R11	1 к	1
	R12	4,02 к	1
	R13	8 к	1
	R14	100 к	1
	R15, R16	710,5	2
	R17	1,421 к	1
	R18, R19	11,256 к	2
	R20	22,512 к	1
		Микросхемы
	DA1	К140УД17	4
	DD1	INA 326	1
		Конденсаторы К72-9
	С1	0,5 нФ	1
	С2	0,1мкФ	1
	С3	35,2 нФ	1
	С4	17,6 нФ	1
	С5	20 нФ	1
	С6	10 нФ	1
		Ключи
	S-, S+, Sл	590КН6	3

Перейти на страницу: 1 2
