Описание выбора и расчета схемы второго канала измерения

-H-12-000 - датчик влажности

Отличительные особенности:

Исполнение датчика: корпусированный

Диапазон измеряемой относительной влажности,%: 0 .100

Выходной сигнал: ток

Номинальный выходной ток,мА: 20

Время отклика,мс: 1

Дипазон выходного напряжения,В: 0.8 .2.57

Напряжение питания,В: 5.0

Тип термочувствительного элемента: нет

Корпус:

Производитель: Honeywell Inc.

Общее описание:

Преобразователь влажности H4111 состоит из сдвоенного датчика, - тонкопленочного емкостного датчика влажности Ultra-HII с диапазоном измерений 0-100% и тонкопленочного платинового резистивного датчика температуры, Ultra 7, - и линейного преобразователя 4-20 мА с двухпроводным интерфейсом. Платиновый терморезистор обеспечивает температурную компенсацию в полном диапазоне измерений, в то время как тонкопленочный емкостной датчик влажности гарантирует высокоточные измерения.

Датчики Ultra-HII и Ultra 7 имеют механизм plug-in, что позволяет легко их заменять при производственной необходимости. Они размещены на выносном пробнике диаметром 3/8” и защищены проводимым усиленным перфорированным полиэфирным экраном. Дополнительно можно использовать губчатый фильтр из нержавеющей стали для защиты устройства в тяжелых условиях эксплуатации в пыльных и загрязненных средах. Чистка экрана и фильтра не требует особых эксплуатационных затрат и осуществляется посредством удаления нескольких крепежных винтов.

Надежная антикоррозийная защита корпуса измерителя защищает устройство от воздействий окружающей среды и химических агрессивных сред. Таким образом, широко применяемые растворители, пыль, масло и другие загрязнители не оказывают влияния на стабильность и точность измерений. Разъем подключения измерителя изолирован для защиты от внешнего загрязнения. Измеритель имеет аналоговый термокомпенсированный выходной сигнал 4-20 мА, который может быть конвертирован в соответствующий сигнал по напряжению с помощью внешнего нагрузочного резистора.

Преобразователь влажности H4111 выпускается в корпусе NEMA 4X. Литой корпус выполнен из медноалюминиевого сплава и полностью анодированы алифатической уретановой отделкой. Устройство может быть непосредственно монтировано при строительстве канала или впоследствии установлено на трубу или стену.

Преимущества преобразователя влажности H4111 - температурная компенсация в полном диапазоне измерений для точных измерений влажности с высокой повторяемостью

удобство замены датчика сокращает эксплуатационные затраты

легкость в обслуживании, очистка с моющими присадками с последующим промыванием водой

легкость калибровки в полевых условиях - требуется только калибровка нулевого значения

внешнее загрязнение корпуса грязью и пылью не влияет на точность измерений влажности, может увеличиться только время отклика без ухудшения точности

отличная устойчивость к тяжелым условиям эксплуатации, даже в хлорированных и аммиачных средах

предназначен для работы в условиях высоких температур, точность измерений гарантирована при рабочих температурах до 80°С, таким образом, преобразователь можно использовать в промышленных процессах обработки

область применений: тяжелая промышленность, химические и фармацевтические производственные линии. При подаче напряжения питания 5В, напряжение на выходе будет не больше 2,5В. Таким образом можем сразу переходить на расчеты ФНЧ. При времени отклика 1мс необходимо обеспечить максимальную частоту 1кГц.

ФНЧ

Пусть С1= 10нФ, С2=2С1=20нФ.

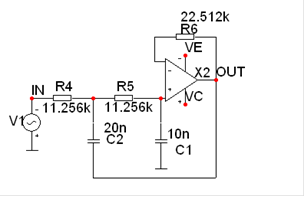

Рис. 9. ФНЧ2 в среде MicroCap 8.

Получим АЧХ и ФЧХ:

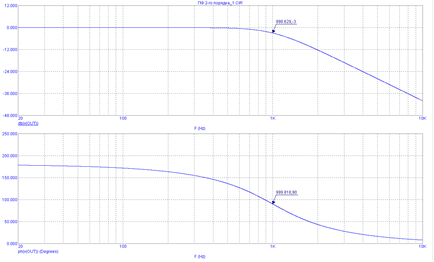

Рис. 10. АЧХ и ФЧХ ФНЧ2

Данная характеристика удовлетворяет поставленным требованиям.
