Расчёт буферного каскада

Буферный каскад должен решать две задачи:

обеспечивать усиление сигнала по напряжению с К4 = 12;

допускать регулировку коэффициента усиления для получения заданного коэффициента передачи всего измерительного преобразователя.

Каскад реализуется на втором ОУ микросхемы, использованной для построения фильтра, и его принципиальная схема представлена на рис. 11.

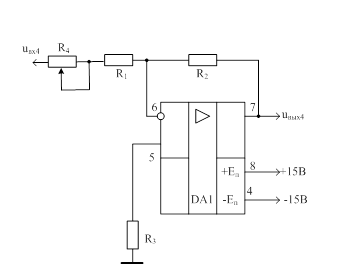

Рис. 11 - Принципиальная схема буферного каскада

Полагаем значение R1 = 10 кОм, тогда R2 = R1*К4 = 10*12=120 кОм.

Считаем допустимой регулировку коэффициента усиления на ±10%. Следовательно, изменение R1 должно составлять ± 1 кОм.

Таким образом, окончательно имеем:= 2 кОм, R1 = 9,1 кОм, R2 = 120 кОм.

Рассчитываем сопротивление резистора R3

По шкале номиналов выбираем R3 = 9,1 кОм.

На выходе буферного каскада образуется выходное напряжение 3 В.
