Расчёт значений элементов

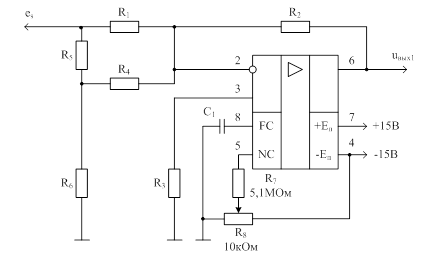

Принципиальная электрическая схема предварительного усилителя приведена на рис. 7.

Рис. 7 - Принципиальная схема предварительного усилителя

Основными параметрами ОУ, которые могут внести погрешность, являются напряжение смещения Uсм и входные токи Iвх.

Напряжение смещения Uсм компенсируется потенциометром R8.

Влияние входных токов уменьшается путём включения резистора R3, сопротивление которого выбирают равным общему сопротивлению резисторов (R2//R1//(R4+R5//R6)) относительно инвертирующего входа. В этом случае погрешность будет вносить разность входных токов ΔIвх. Для исключения влияния ΔIвх следует выбирать значение сопротивления R1 таким, чтобы падение напряжения на нём от ΔIвх было намного меньше входного напряжения ес:

Выбираем ближайшее номинальное значение R1=820 Ом.

Выбираем R2= 1,6 кОм.

Для минимизации мультипликативной частотной погрешности включаем делитель из резисторов R5 и R6 и суммирующий резистор R4.

Полагаем R4= R6= R1. тогда из выражения рассчитываем значение сопротивления R5.

Здесь - напряжение поправки;

- среднее значение модуля частотной погрешности из табл.4.

Выбираем ближайшее номинальное значение R5=180 кОм.

Определяем сопротивление R3:

Выбираем R3 = 430 Ом.

Рассчитываем значение ёмкости корректирующего конденсатора:

Определяем действующее напряжение на выходе предварительного усилителя:
