Разработка функциональной схемы СЭП

После того как работоспособность была подтверждена, началась разработка укрупненной функциональной схемы. Используя пакет прикладного ПО Altium Designer, на основе структурной схемы для Matlab, была разработана функциональная схема, с элементами принципиальной. Функциональная схема была сделана таким образом, чтобы на втором этапе можно было смоделировать её работу с использованием средств Altium Designer и на основе этих результатов перейти к разработке принципиальной схемы.

Состав блоков функциональной схемы такой же как и у структурной, но часть блоков заменена моделями электрических элементов.

Схема замещения БС приведена на рисунке 2.12. Источник тока задает ток БС в режиме короткого замыкания, Диод в сочетании с источником смещения формирует вольт - амперную характеристику батареи, последовательный резистор имитирует внутреннее сопротивление БС, а конденсатор - внутреннюю ёмкость [2].

Рис. 2.12. Схема замещения БС.

Шунтовые стабилизаторы заменены источниками тока управляемыми напряжением (ИТУН). На входе источника установлен нелинейный элемент зона насыщения, с линейным участком от 0 до тока короткого замыкания БС (в данном случае 7.4А). На вход НЭ, через источник смещения (свой для каждого канала ШС), подаётся сигнал ошибки. Схема замещения приведена на рисунке 2.13.

Рис. 2.13. Схема замещения ШС

Так же как и в реальной схеме на выходе каждой фазы ШС установлен диод. Все фазы ШС подключены параллельно и работают на общую нагрузку.

Схема замещения интегратора приведена на рисунке 2.14.

Рис. 2.14. Схема замещения интегратора.

Она состоит из источника смещения (равного опорному напряжению) и источника напряжения управляемого напряжением с коэффициентом передачи больше единицы (в данной схема коэффициент передачи равен 20).

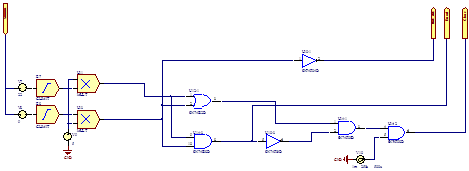

Как и в предыдущей главе сигнал переключения формируется на основе коэффициентов заполнения ключей каналов ШС. Сигналы с нелинейных элементов подаются на сумматор, а сумма подаётся на узел формирующий сигнал определяющий направление переключения и тактовый сигнал. Узел формирования этих сигналов получил рабочее название «Входной узел». Рассмотрим его функциональный состав (рисунок 2.15):

Рис 2.15. Схема входного узла.

Как было сказано ранее сумма коэффициентов заполнения подаётся на пороговое устройство с двумя порогами, состоящее из источников смещения определяющих пороги переключения, нелинейных элементов формирующих сигналы логической единицы и умножителей с коэффициентом 5 для формирования сигнала амплитудой 5В, для последующей подачи на входы логических микросхем.

Были составлены таблицы истинности входами которых явились логические сигналы пороговых устройств, а выходы логический сигнал определяющий направление переключения, и сигнал разрешения прохождения тактовых импульсов (таблица 2.1 и 2.2). В соответствии с таблицами были записаны логические выражения связывающие входы и каждый выход (выражение 2.1 и 2.2), а по ним составлены логические схемы. Вход А - нижний порог срабатывания, Вход В - верхний порог срабатывания, Y1 - выход направления переключения, Y2 - выход тактовый.

Таблица 2.1
