СЭП предназначена для обеспечения систем КА напряжением заданного качества.
Исследуемая СЭП включает в себя: секционированную солнечную батарею; аккумуляторные батареи; энергопреобразующую аппаратуру - КЭП;
В режиме регулирования мощности солнечной батареи в КЭП используются системы: шунтовые стабилизаторы, количество которых соответствует количеству секций БС; узлы управления стабилизаторами, в состав которых входит интегратор отклонения выходного напряжения от заданного и схема формирования дифференцирующей обратной связи.

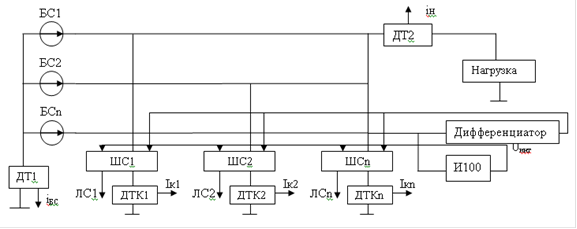

На рисунке 1.1 представлена функциональная схема регулятора мощности БС.
Назначение функциональных узлов входящих в состав КЭП.
Интегратор предназначен для определения интеграла отклонения напряжения выходной шины СЭП от опорного. Шунтовые стабилизаторы ограничивают лишнюю энергию, вырабатываемую БС, и обеспечивают тем самым требуемое выходное напряжение. Дифференцирующая ОС определяет скорость изменения выходного напряжения шины и формирует дополнительный сигнал управления ШС, обеспечивая тем самым необходимые параметры переходных процессов, возникающих при изменении нагрузки
Рисунок 1.1. Функциональная схема КЭП
БС- батарея солнечная
ШС - Шунтовой стабилизатор с ШИМ
ДТК - датчик тока ключа
ДТ - датчик тока
И100 - интегратор модель 100В.
ЛС - логический сигнал (состояние ключа)
Сигналы которые можно использовать для управления коммутатором:инт - Напряжение интегратора
Ток ШС
Ток БС крыла (суммарный)
Ток нагрузки
токи ключей
Скорость изменения тока
Скорость изменения напряжения интегратора или нагрузки
Количество включенных ключей коммутатора БС
