Рассмотрим упрощенную схему транзисторного автогенератора гармонических колебаний с трансформаторной обратной связью (рис.32.6).

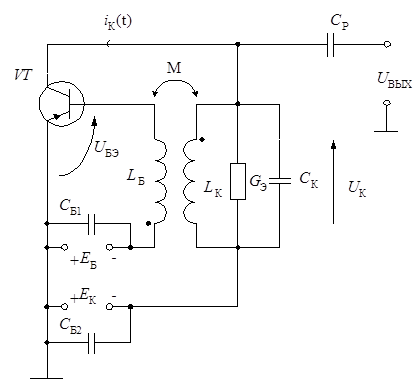

Рис.3.6. Автогенератор с трансформаторной обратной связью
Назначение элементов схемы:
транзистор VT p-n-p типа, выполняет роль усилительного нелинейного элемента; Рассчитать стоимость забора из профнастила калькулятор онлайн stroimaterial-moskva.ru.
колебательный контур LKCKGЭ задает частоту колебаний генератора и обеспечивает их гармоническую форму, вещественная проводимость GЭ характеризует потери энергии в самом контуре и во внешней нагрузке, связанной с контуром;
катушка LБ обеспечивает положительную обратную связь между коллекторной (выходной) и базовой (входной) цепями, она индуктивно связана с катушкой контура LК (коэффициент взаимоиндукции М);
источники питания ЕБ и ЕК обеспечивают необходимые постоянные напряжения на переходах транзистора для обеспечения активного режима его работы;
конденсатор СР разделяет генератор и его нагрузку по постоянному току;
блокировочные конденсаторы СБ1 и СБ2 шунтируют источники питания по переменному току, исключая бесполезные потери энергии на их внутренних сопротивлениях.
Рассмотрим физические процессы в генераторе. При подключении источников питания ЕБ и ЕК эмиттерный переход смещается в прямом направлении и возникает коллекторный ток iК(t), который в начале замыкается от + ЕК через эмиттер - базу - коллектор транзистора и емкость СК на - ЕК, поскольку емкость для перепада тока представляет собой короткое замыкание. Конденсатор СК заряжается, а затем начинает разряжаться через элементы контура LKGЭ и в контуре возникают свободные колебания. Колебательный ток, проходя через LК, создает ЭДС взаимоиндукции в катушке LБ. Эта ЭДС прикладывается к эмиттерному переходу транзистора через емкость СБ1 и управляет токами базы и коллектора. Переменная составляющая коллекторного тока, протекающая по цепи: коллектор, контур Э, эмиттер, база, коллектор, восполняет потери энергии в контуре и, если выполнены условия самовозбуждения, то колебания в нем будут нарастать по амплитуде. Первое условие самовозбуждения называется фазовым и оно достигается тем, что катушка LБ включается встречно катушке LК. В этом случае напряжение на базе UБЭ будет изменяться в противофазе с напряжением на коллекторе (соответственно, и с напряжением на контуре UК) и выходная проводимость транзистора окажется отрицательной. Это означает, что транзистор является источником энергии по переменному току. Но одного фазового условия недостаточно, необходимо еще выполнение амплитудного условия самовозбуждения, т. е. чтобы энергия W(+), поступающая в контур от транзистора, превышала потери энергии W(-) на проводимости GЭ. Практически это достигается выбором М > МКР, где МКР - величина М, при которой выполняется равенство W(+) = W(-). Частота генерируемых колебаний примерно равна резонансной частоте контура поскольку при >> 1, величина коэффициента затухания
Достоинства схемы: возможность плавной, независимой регулировки частоты (путем изменения СК) и амплитуды (путем изменения М) колебаний.
Недостаток схемы заключается в том, что на высоких частотах затруднена регулировка амплитуды колебаний из-за влияния паразитной емкости между катушками LK и LБ, поэтому генераторы с трансформаторной обратной связью применяются в диапазонах длинных и средних волн (ДВ и СВ).
При расчете параметров генератора необходимо определить частоту генерируемых колебаний, резонансную частоту контура, добротность контура, а также выполнение амплитудного и фазового условия самовозбуждения.
