Таблица 3.1
Признак неисправности |
Причина неисправности |
Методы обнаружения и устранения неисправности |
Индикатор работы двигателя не светится (двигатель не вращается) |
Неисправен делитель напряжения, ОУ |
Измерить напряжение на выв.9 DA1 и если оно равно Uпит/2 то неисправна микросхема DA1. Если же напряжение не равно Uпит/2, то неисправен делитель R1, R2. Неисправные элементы заменить |
Количество обр/мин двигателя ниже нормы |
Неисправен двигатель, ОУ или фильтры |
Проверить двигатель, измерить напряжение на выводах 6, 3, 2 в момент включения ОУ равным 1,5В если оно не присутствует то неисправна DA1, а если 1,5Вприсутствует то неисправны фильтры. Неисправные элементы заменить |
Двигатель постоянно вращается (не реагирует на изменение температуры) |
Неисправен ОУ, делитель напряжения, терморезистор или фильтры |
Проверить на прозвон микросхему DA1 выводы (6,3,2) и резисторы R1, R3, R4, R2 а также С1, С2. Неисправные элементы заменить |

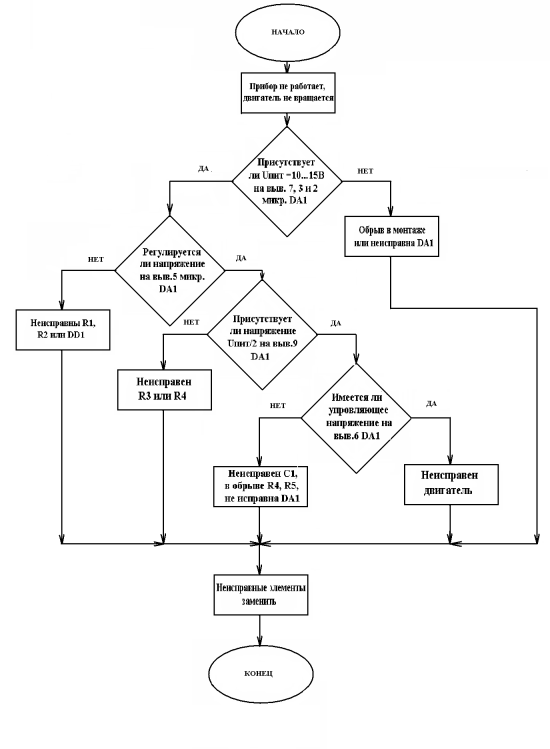

Алгоритм поиска неисправности

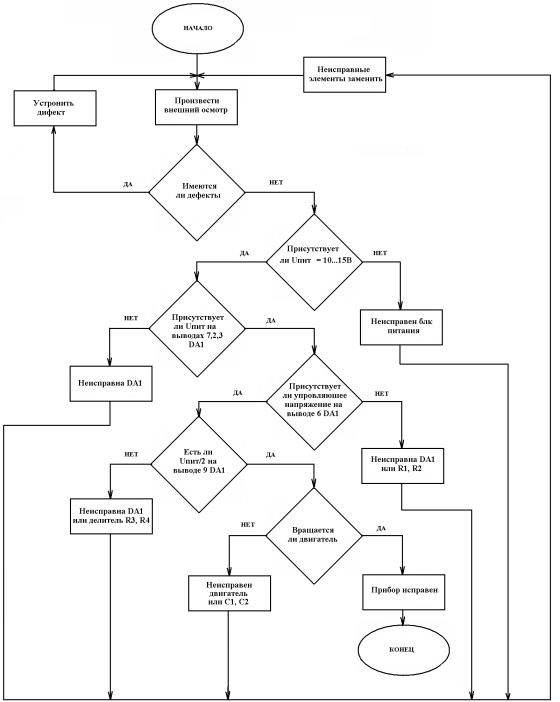

Алгоритм диагностики прибора
