Элементы или в одновибраторе

Схему одновибратора можно собрать на основе логического элемента 2ИЛИ и времязадающей дифференцирующей RC-цепи. Блок одновибратора будет выглядеть следующим образом: Сигнал приходящий с компаратора имеет отклик в момент формирования вершины треугольного сигнала, а поэтому отклик в виде синхроимпульса будет происходить в момент ровно на вершине сигнала, которые снимаем с конденсатора. Логический вентиль 2ИЛИ используется в виде устройства обработки уровней логической «1» и «0», второй элемент 2ИЛИ реализует функцию компаратора, путём сравнения двух сигналов и выделения синхроимпульса. RC-цепь задаёт длительность импульса, поскольку по заданию необходимо реализовать длительность 5 мкс, логично моделировать при величине R=1 кОм и C3= 5нФ.

В качестве элементов ИЛИ возьмем микросхему К155ЛЛ2.

Рис.5.2 Элемент 2ИЛИ

логических элемента 2ИЛИ с мощными открытыми коллекторами

Корпус: 2101.8-1 (DIP8)

Импортный аналог: SN75453

Выбор резисторов и конденсаторов.

Резисторы и конденсаторы выбираем из стандартных рядов типономиналов.

R1- ЧИП РЕЗ 0.125Вт 0805 5% 3 кОм

R2,R18- ЧИП РЕЗ 0.125Вт 0805 5% 10 Ом

R3,R4,R5,R13,R14,R16,R17,R10- ЧИП РЕЗ 0.125Вт 0805 5% 1 кОм

R6,R11- ЧИП РЕЗ 0.125Вт 0805 (перемычка) 0 Ом

R7,R11- ЧИП РЕЗ 0.125Вт 0805 5% 100 Ом

R8- ЧИП РЕЗ 0.125Вт 0805 5% 9.1 кОм

R9- ЧИП РЕЗ 0.125Вт 0805 5% 6.2 кОм

R15- ЧИП РЕЗ 0.125Вт 0805 5% 150 Ом

R19- ЧИП РЕЗ 0.125Вт 0805 5% 10 кОм

R20- ЧИП РЕЗ 0.125Вт 0805 5% 5.1 кОм

C0,C6,C4,C5- С0805-0,01 мкФ-25В ± 20%

C3- Конденсатор 100 нФ 2000 В 10%, Y5P

C1,C2- 0805-5нФ-25В ± 20%

Заключение

В курсовом проекте разработан генератор управляющих импульсов. Была произведена разработка функциональной и принципиальной электрической схем, а также подбор и расчёт компонентов устройства. Кроме того, изучен принцип работы составных частей разработанного устройства:,ключей, источников тока, компараторов, усилителя, RS-триггера. Предусмотрено регулирование длительности импульсов при изменении внешнего управляющего напряжения. Таким образом, разработанное устройство полностью удовлетворяет требованиям технического задания.

Приложение 1

Результат моделирования в MicroCap9

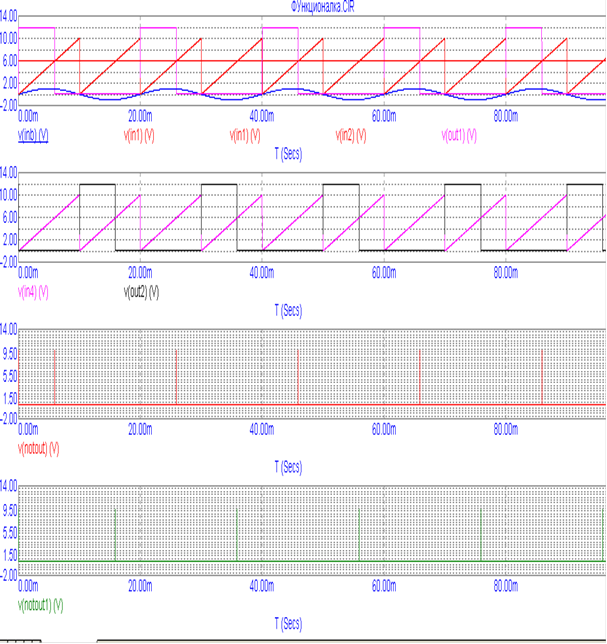

Рис.1. Графики напряжений

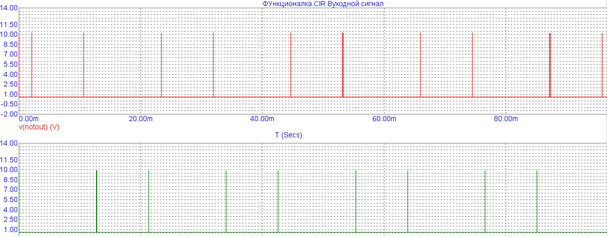

Рис.2. Сигнал на выходе схемы при Uупр=1В

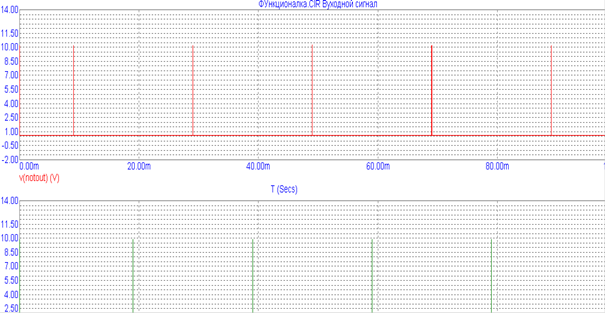

Рис.3. Сигнал на выходе схемы при Uупр=9В
