Источник внешнего управляющего напряжения.

Согласно условию технического задания ,задержка импульса должна меняться при изменении напряжения от 0В до 10В. Для выполнения этого условия, на входе схемы нужно поставить изменяемый источник напряжения.

Компаратор Х46

На входы компаратора Х46 подаются сигналы с генератора пилообразного напряжения и ограничителя. В начальный момент времени уровень напряжения на ограничителе выше, чем на генераторе, поэтому компаратор Х46 включается и на его выходе устанавливается сигнал высокого уровня. Как только напряжение на генераторе превысит напряжение на ограничителе, компаратор выключится, и на его выходе установится низкий уровень сигнала.

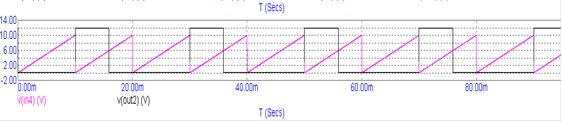

Рис.3.3.1. Напряжение на компараторе

.4 Выходной блок

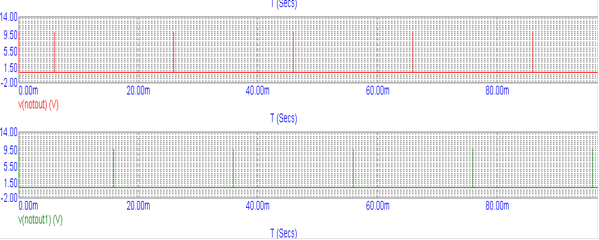

Сигналы с компараторов Х46 и Х31 поступают на одновибраторы, выполненные на логических элементах ИЛИ. Длительность выходного импульса соответственно задается конденсаторами С5,С6 и резисторами R5,R6,R10,R11. Так как сигналы с логических элементов имеют заданную длительность, то с нагрузочного резистора будет сниматься напряжение необходимой длительности и амплитуды.

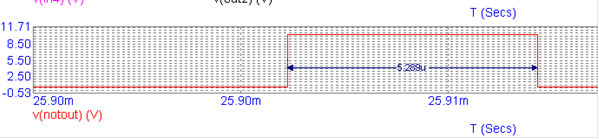

Рис.3.6.1. Напряжение на выходе

Принципиальная схема устройства

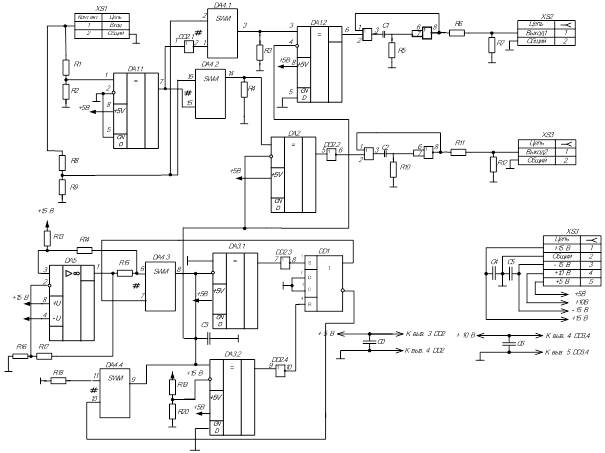

Рис.4.1. Принципиальная схема устройства
