Анализ ширины полосы пропускания УНЧ при вариациях номиналов элементов методом Монте-Карло

Исследуем изменение полосы усиления УНЧ при вариациях параметров элементов. Для этого проведем анализ Монте-Карло в программе OrCad с построением гистограммы распределения частоты среза. Изменение параметров элементов для данного усилителя с данными характеристиками в большей степени влияет на нижние частоты. Поэтому во внимание принимаем область нижних частот:

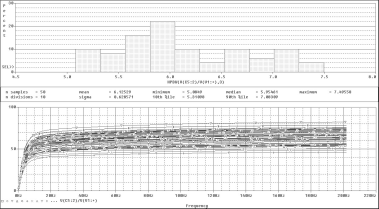

Рис. 8 АЧХ с гистограммой распределения частоты среза (нижняя частота полосы пропускания УНЧ по уровню 3 дБ)

Рассчитаем отклонение частоты среза (fн):

Коэффициент для нормального распределения k=6;

найдем отсюда отклонение

Тогда разброс fн выглядит:

fн=(6 ± 1,88) Гц

Из данного рисунка видно, что изменение параметров схемы приводит к изменению полосы пропускания и сдвигу частоты среза.

предел варьирование коэффициент усиление

Заключение

В данной работе мы оценили влияние допусков элементов УНЧ на коэффициент усиления. Расчёт вели двумя аналитическими методами: «максимума-минимума», «наихудшего случая» и тремя методами, моделируя в программе OrCAD. Компьютерное моделирование показало, что элементы с выбранными допусками обеспечивают допустимые варьирования коэффициента усиления. Все методы имеют некоторое различие полученных значений коэффициента усиления, так как при аналитических методах расчёт был произведён по трем элементам, а при моделировании в программе OrCAD использовался разброс по всем элементам.
