Данный метод заключается в том же, что и метод «Максимума-минимума», только пределы и варьирование определяются исходя из наихудшего случая.
Определим разброс по формуле:
Найдем 2min = 1600 - 320/10 =1568
R2max = 1600+20=1632
R5min = 6400 - 1280/10 =6272
R5max = 6400+12=6528
Найдем :
ΔR2 = 320 Ом
Найдем
ΔR5 = 1280 Ом
Рассчитаем :
Запишем коэффициент усиления с получившимися пределами:
Ku = 97,9 ± 37,64
Из расчёта по данному методу видно, что пределы варьирования коэффициента усиления средней величины, следовательно, выбранные элементы нас устраивают полностью.
. Анализ методом «Наихудшего случая» в программе OrCAD
Данный метод заключается в том, что схема моделируется в программе OrCAD, при этом на все элементы устанавливается допуск (20%). Далее по данной схеме строим АЧХ при нулевых допусках, а затем с допуском на повышение и понижение параметров.
Собираем схему:

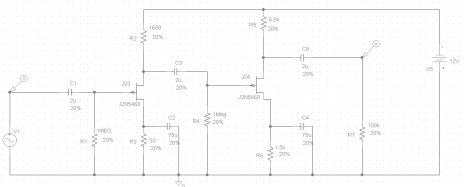

Рис. 2 Схема для анализа в программе OrCAD
Моделируем работу усилителя и задаем анализ наихудшего случая (Worst Case), получаем:

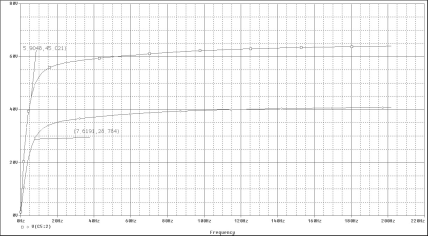

Рис. 3 АЧХ с повышением параметров (нижний график - АЧХ при номинальных значениях элементов)

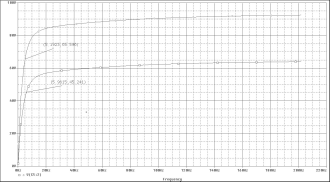

Рис.4. АЧХ с понижением параметров (верхний график - АЧХ при номинальных значениях элементов)
Из полученных графиков делаем вывод, что при повышении номиналов коэффициент усиления растет, а при понижении - падает. Отклонение коэффициента усиления не выходит за допустимые пределы. Элементы с указанными допусками удовлетворяют наши требования к отклонению коэффициента усиления. Отличие результатов данного метода по сравнению с предыдущими методами связано с тем, что программа OrCad произвела моделирование с учетом варьирования номиналов на все элементы схемы.
