Перед нами стоит задача - разработать и исследовать блок формирования сигналов вспомогательного гетеродина. На вход данной цепи подается сигнал с частотой 350 - 400 МГц и мощностью 10 мВт, а на выходе требуется получить сигнал мощностью 50 мВт и частотой 3 ГГц.

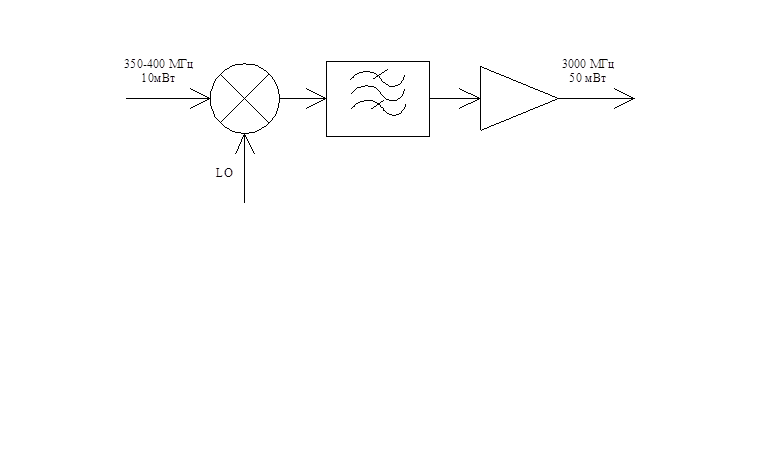

Определимся, что структура подобного устройства будет состоять из смесителя, полосового фильтра и усилителя (рис. 2.1).
Рис. 2.1«Схема узла формирования сигналов вспомогательного гетеродина»
Также у нас есть требования к фильтру: фильтр должен быть узкополосным, потери в полосе заграждения (запирания)- около 40 дБ, т.е. затухание должно быть достаточно высоким.
Смеситель и усилитель должны выбраться из существующих на рынке радиоэлектроники компонентов. А фильтр будет разрабатываться индивидуально для данной схемы.
Перечислим по пунктам, что предстоит сделать:
) Выбор смесителя из представленной элементной базы фирмы MiniCircuits, исходя из требований к входному сигналу и частоте выходного сигнала.
) Моделирование некоторых структур фильтров, удовлетворяющих нашим требованиям, с последующим выбором наиболее оптимальной структуры.
) Выбор усилителя из представленной элементной базы фирмы MiniCircuits, удовлетворяющего требованиям по сигналу с выхода фильтра и выходному сигналу.
