Выражение для определения частоты выходных импульсов преобразователя может быть представлено в виде f=T/Bτ, где Т-измеряемая температура; В-постоянная, зависящая от материала терморезистора; τ= =R2C. Следует отметить, что это выражение справедливо до тех пор, пока частота выходных импульсов меньше величины 1/t1.
Таким образом, регулировка рассмотренной схемы заключается лишь в том, чтобы правильно выбрать импульсную схему управления транзисторными ключами VT1 и VT5 (см. рис. 1.11) в зависимости от верхнего предела измеряемой температуры. Диапазон измеряемых температур может быть практически любым и определяться типом используемого температурного преобразователя [5].
В настоящее время используется серийно-выпускаемая ИМС ПНЧ-ПЧН К1108ПП1
(рис. 1.13). Выходные импульсы данной ИМС имеют прямоугольную форму с калиброванной длительностью частотой до 500 кГц.

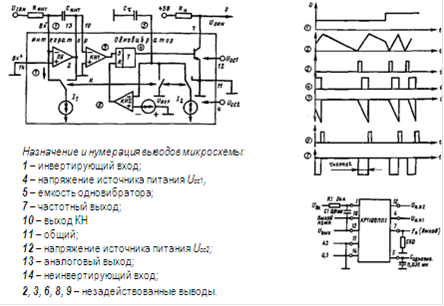

Рис. 1.13. АЦП К1108ПП1 и основная схема включения
АЦП такого типа удобен и недорог, особенно в тех случаях, когда приходится передавать сигнал по кабелю, что требует частотный, а не кодовый выход [8].
