Амплитудно-модулированный сигнал

Схемы

Схема линейного AM-детектора

Детектирование - процесс восстановления модулирующего сигнала, являющийся обратным модуляции.

Принципиальная схема простейшего АМ детектора на одном транзисторе приведена на рис.1.

Входной амплитудно-модулированный сигнал через разделительный конденсатор С1 поступает на эмиттер транзистора VT, который через резистор R1 соединен с общей шиной. В базовую цепь транзистора включены резистор R2 и конденсатор C2, являющийся блокировочным по частоте входного сигнала. В коллекторную цепь транзистора включены нагрузочные резистор R3 и конденсатор C3. Таким образом, в схеме рис.1 по входному сигналу имеем каскад с общей базой.

Модулятор на базе универсального квадратурного модулятора

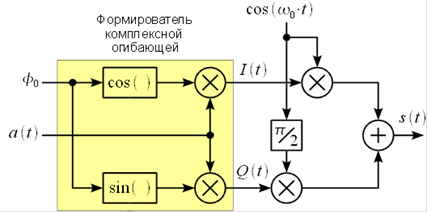

Тогда структурная схема АМ модулятора на базе универсального квадратурного модулятора может быть представлена как это показано на рисунке 6.

Рис.

Электрическая схема диодного балансного модулятора

Рис.

Модулятор прямоугольного сигнала

Рис.

Схемы перемножителей

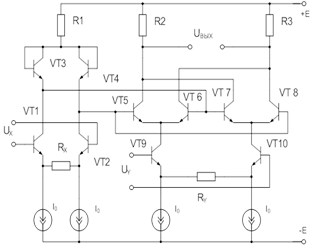

Перемножитель на основе сдвоенных дифференциальных каскадов с перекрестными связями

Рис.

Преобразователь «напряжение-ток»

Рис.

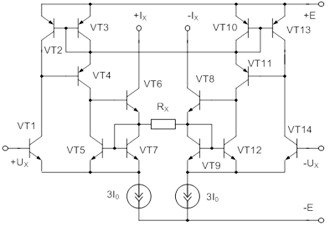

Схема ПНТ с делителем тока на входе дифференциального каскада

Рис.

Практическая часть

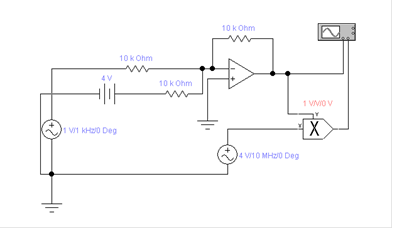

Рассмотрим схему амплитудного модулятора

Рис.

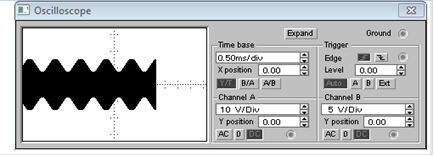

При данных значениях мы получаем огибающую сигнала

Рис.

При данных значениях коэффициент модуляции m=0,3

Рассмотрим другие уровни модуляции:

Рис. Коэффициент модуляции m=0,67

Коэффициент модуляции m=0,2

Рис.

Спектр амплитудно-модулированного сигнала

Рис.

Заключение

В курсовой работе мы сделали обзор модуляторов, конкретно выбрали амплитудный модулятор и рассмотрели его. Так же провели его исследование при нужных значениях.
