Схемы активных фильтров

Первое и второе звено используем звено второго порядка с многоплетьевой ООС

Схема такого звена:

Рис. 4

Характеристика звена второго порядка в общем виде имеет вид:

(1)

Передаточная характеристика звена приведенного на рисунке имеет вид:

K(P)=(2)

Сравнивая (1) и (2), получаем:

Подбираем номиналы элементов для первого звена:

) Рассчитываем номинальное значение емкости С1 близкое к значению

С1==0,0333 мкФ = 33.3 нФ

По таблице номинальных значений выбираем номинал

С1 = 0,0332 мкФ

) Рассчитываем номинальное значение емкости С1 такое, что б выполнялось условие

После вычисления по этой формуле получили следующие ограничения для С2:

С2 = 0,00542 мкФ = 5,42 нФ

) Рассчитываем номиналы для R1 и R2 и R3

Получаем значения для первого звена:= 2,15 кОм R2 = 8,66 кОмR3 = 66,5 кОм(Ряд Е192)

Подбираем номиналы элементов для второго звена:

) Рассчитываем номинальное значение емкости С1 близкое к значению

С1==0,0333 мкФ = 33,3 нФ

По таблице номинальных значений выбираем номинал

С1 = 0,0332 мкФ

) Рассчитываем номинальное значение емкости С1 такое, что б выполнялось условие

После вычисления по этой формуле получили следующие ограничения для С2:

С2 = 0,00246 мкФ = 2,46 нФ

) Рассчитываем номиналы для R1 и R2 и R3

Получаем значения для первого звена:= 2,71 кОм R2 = 8,16 кОмR3 = 77,7 кОм(Ряд Е192)

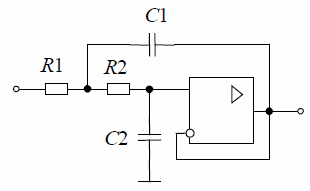

Третье и четвертое звено используем звено второго порядка на повторителе

Схема такого звена:

Рис. 5

Характеристика звена второго порядка в общем виде имеет вид:

(1)

Передаточная характеристика звена приведенного на рисунке имеет вид:

(2)

Сравнивая (1) и (2), получаем:

Подбираем номиналы элементов для третьего звена:

) Рассчитываем номинальное значение емкости С1 близкое к значению

С1= =0,0333 мкФ = 33,3 нФ

По таблице номинальных значений выбираем номинал С1 = 0,0332 мкФ

) Рассчитываем номинальное значение емкости С2 такое, что б выполнялось условие

После вычисления по этой формуле получили следующие ограничения для С2:

С2 = 0,00258 мкФ = 2,58 нФ

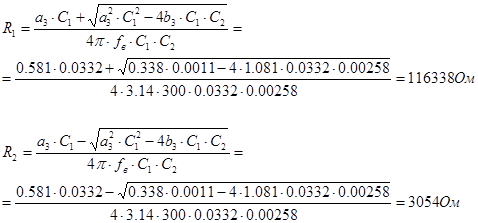

) Расчитываем номиналы для R1 и R2

Получаем значения:

Для третьего звена R1 = 115 кОм R2 = 3,05 кОм(Ряд Е192)

Подбираем номиналы элементов для четвертого звена:

) Рассчитываем номинальное значение емкости С1 близкое к значению

С1= =0,0333 мкФ = 33,3 нФ

По таблице номинальных значений выбираем номинал С1 = 0,0332 мкФ

) Рассчитываем номинальное значение емкости С2 такое, что б выполнялось условие
