Цифровой и импульсный ввод данных

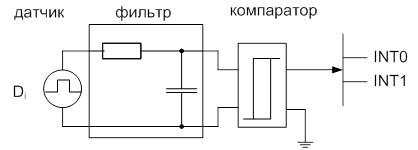

Рисунок 13. Динамический ввод данных, если число источников прерывания не превышает 2-х

Если число источников прерывания велико, т.е. превышает число входов прерывания контактора, то выходы датчиков могут объединяться с помощью логики “ИЛИ” для получения общего для всех источников сигнала прерывания.

Недостаток: одинаковый приоритет всех источников прерывания, поэтому для определения реального источника подавшего запрос прерывания в подпрограмму обработки прерывания через порт ввода читается состояние всех датчиков.

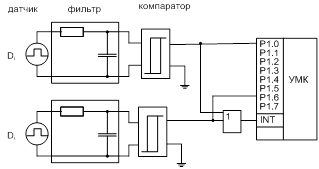

Рисунок 14. Динамический ввод данных, если число источников прерывания больше 2-х

Цифровой ввод обычно осуществляется через порт ввода УМК в регистр внешнего устройства и процедура аналогична записи операнда в ячейку памяти внешнего ОЗУ.

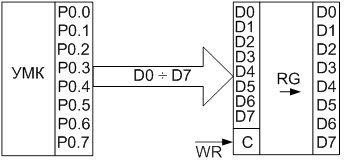

Рисунок 15. Цифровой вывод данных

Если число внешних устройств велико, то входы всех внешних регистров объединяются на общую шину данных контроллера и запись информации в них осуществляется путем демультиплексирования выходной шины данных.

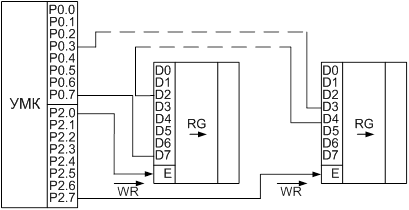

Рисунок 16. Цифровой вывод о нескольких внешних устройств

Процедура демультиплексирования осуществляется подачей сигнала разрешения Е со второго порта УМК на один из регистров, после чего данные D0-D7 записываются в регистр.

Импульсный ввод информации осуществляется по отдельным разрядам порта ввода. При этом формирование сигнала управления может производиться по отдельным битам портов, либо в виде группы логически взаимосвязанных битов (в виде полного байта), например для управления тиристорами.

Импульсные сигналы используются для управления:

а) исполнительными двигателями типа шаговых;

б) коммутационной аппаратурой (реле);

в) силовыми полупроводниковыми ключами (тиристорами, транзисторами);

г) индикаторными устройствами (лампа, светодиод);

д) элементами цифровой логики, расположенными на объекте.

Как и при вводе данных различают:

) статический вывод, когда выдаваемый сигнал храниться в регистре порта до тех пор пока в него не будет записано новое значение;

) динамический вывод, когда выходной сигнал появляется на короткий интервал времени, а реальная продолжительность сигнала управления исполнительного устройства задается отдельной внешней схемой задержки времени.

Буфер - элемент согласования выходных параметров поров УМК с параметрами управления исполнительного органа, при этом происходит согласование по току и по напряжению, выходному сопротивлению.

Для IGBT и МОП транзисторов существуют драйверы управления (содержат встроенную защиту, позволяющую поднимать уровень напряжения).

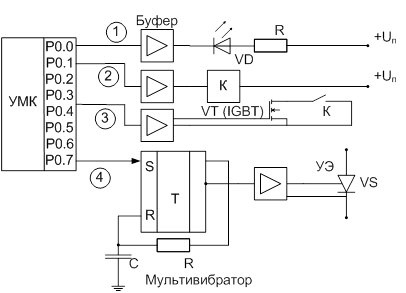

Рисунок 17. Импульсный вывод данных

Перейти на страницу: 1 2
