Общие понятия об автоматизации управления объектами с помощью микроЭВМ

Под автоматической системой управления объектом понимается такая система, которая с помощью различных средств измерительной техники производит сбор информации о состоянии объекта, обработку этой информации и по разному формирует управляющие сигналы, которые с помощью различной регулирующей и управляющей техники воздействуют на объект.

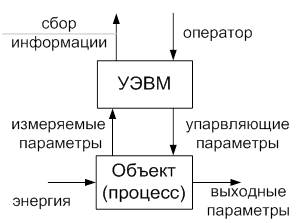

Рисунок 1. Схематическое изображение автоматической системы управления объектом с помощью УЭВМ

УЭВМ и объект управления образуют автоматические системы управления, при этом система и процесс являются взаимодополняемыми понятиями, их описание и моделирование составляет основу любой задачи автоматизации.

Система как реальный объект или абстрактное понятие состоит из ряда элементов и соответствующих связей между ними. Каждая система характеризуется структурой, свойствами и окружающей средой. Носителями информации в системе являются физические величины или сигналы.

управление информация ввод вывод

Процесс есть временная последовательность в системе, при которой происходит процесс преобразования и передачи вещества, энергии и информации.

Переменные процессы разделяются:

Входные величины (независимые переменные):

а) управляемые входные воздействия;

б) неуправляемые входные величины (измеряемые и неизмеряемые помехи);

. Параметры состояния (зависимые переменные) - характеризуют промежуточные параметры протекания процесса и не являются непосредственно выходными параметрами.

. Выходные величины (зависимые переменные) - управляемые параметры, характеризующие результат проведения процесса.

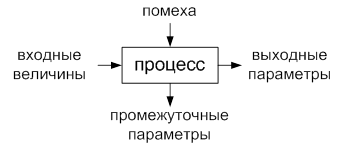

Рисунок 2. Схематическое изображение переменных процессов

Информация передается с помощью различного рода сигналов носителями, которыми являются различные физические величины, которые могут быть либо функцией времени, либо пространства.

Все сигналы делятся на два класса: аналоговые и дискретные.

Аналоговые сигналы описываются непрерывными математическими функциями, а дискретные разрывными функциями.

Аналоговые сигналы

а) переменный (многомерный б) постоянный сигнал) (медленно изменяющийся)

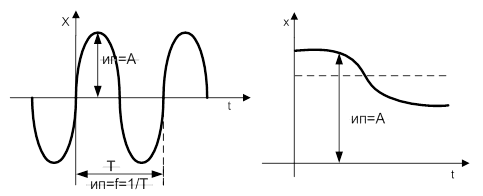

Рисунок 3. Аналоговые сигналы

Параметр сигнала, посредством которого передается информация, называется информационным параметром, это может быть частота, амплитуда и фаза для переменных сигналов, длительность и фаза импульсов, их количество и пространственное распределение по первой или нескольким линиям и составляет информационные параметры сигналов.

Дискретные сигналы

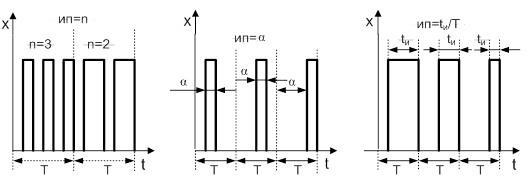

а) импульсное б) фазовое в) широтное регулирование регулирование регулирование

Рисунок 4. Дискретные сигналы

К дискретным сигналам относятся цифровые сигналы.

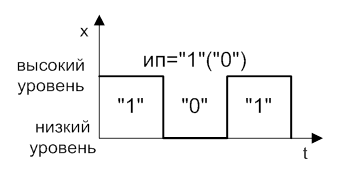

Рисунок 5. Цифровые сигналы

С электронной точки зрения цифровой сигнал представляет собой импульс, поэтому многие импульсные сигналы могут обрабатываться с помощью микроконтроллера как одноразрядный цифровой сигнал, при условии нормирования импульса. Цифровые сигналы могут передаваться параллельно, либо последовательно.
