Проектирование источника электропитания и средств связи с ЭВМ верхнего уровня

Для организации связи микроконтроллера с ЭВМ верхнего уровня используетсяUART (универсальный последовательный приемо-передатчик). Функциональная схемаподключениямикроконтроллера с ЭВМ верхнего уровня представлена на рисунке 3.6.

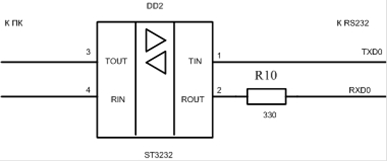

Рисунок 3.6 - Функциональная схема микроконтроллера с ЭВМ верхнего уровня

RS-232 - это стандарт последовательной асинхронной передачи двоичных данных между терминалом икоммуникационнымустройством.- интерфейс передачи информации между двумя устройствами на расстоянии до 15 метров. Информация передается по проводам цифровым сигналом с двумя уровнями напряжения. Логическому «0» соответствует положительное напряжение (от +5 до +15 В для передатчика), а логической «1» отрицательное (от -5 до -15 В для передатчика). Асинхронная передача данных осуществляется с фиксированной скоростью при самосинхронизации фронтом стартового бита.

По структуре это обычный асинхронный последовательный протокол, то есть передающая сторона по очереди выдает в линию 0 и 1, а принимающая отслеживает их и запоминает.

Данные передаются пакетами по одному байту (обычно 8 бит).

Вначале передаётся стартовый бит, противоположной полярности состоянию незанятой (idle) линии, после чего передаётся непосредственно кадр полезной информации, от 5 до 8 бит.

Увидев стартовый бит, приемник выжидает интервал T1 и считывает первый бит, потом через интервалы T2 считывает остальные информационные биты. Последний бит - стоповый бит (состояние незанятой линии), говорящий о том, что передача завершена. Возможно 1, 1,5 или 2 стоповых бита.

В конце байта, перед стоп битом, может передаваться бит чётности (paritybit) для контроля качества передачи. Он позволяет выявить ошибку в нечетное число бит (используется, так как наиболее вероятна ошибка в 1 бит).

Основными линиями, по которым осуществляется обмен данными, являются две: TxD - линия, по которой из компьютера передаются данные во внешнее устройство, и RxD - линия, по которой компьютером принимаются данные из внешнего устройства.

Линии DTR и RTS являются выходными. Это означает, что уровнями сигналов на этих линиях можно управлять, устанавливая биты соответствующих регистров в нуль или единицу программным способом. Линии CTS, DSR, DCD и RI являются входными. Это означает, что состояния этих линий можно проверять (т.е. выяснять, в каком состоянии - нулевом или единичном они находятся), читая соответствующие регистры состояний и выделяя соответствующие биты.

Необходимо отметить следующие свойства линий TxD и RxD. Линия TxD является выходной. Помимо того, что по ней передаются данные, в отсутствие передачи состоянием этой линии можно также управлять программно, т.е. устанавливать в единичное или нулевое состояние. Линия RxD является входной. Однако прочитать состояние этой линии (как линий CTS, DSR, DCD и RI) при отсутствии передачи нельзя!
