Разработка структурной схемы источника электропитания

Источник электропитания предназначен для питания системы управления, а именно для питания микроконтроллера и измерительных устройств, входящих в систему управления. Основные структурные элементы источника электропитания выбираются в зависимости от требований к параметрам и качеству выходного напряжения. На данномрисунке 2.7 показана структурная схема источника электропитания системы управления.

Входное напряжение источника электропитания составляет ~220 В. Источник питания должен обеспечивать достаточно стабильные (±10%) выходные постоянные напряжения 3,3, 5и 12 В.

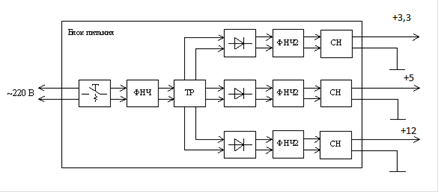

Рисунок 2.7 - Структурная схема источника электропитания системы управления

Основные структурные элементы источника электропитания:

- Автомат токовой защиты предназначен для контроля максимального значения тока, протекающего через источник питания и защиты питающей сети от влияния источника питания в случае его поломки.

- Фильтр низких частот предназначен для фильтрации высокочастотных импульсных помех на входе источника электропитания.

- Трансформатор напряжения предназначен для преобразования входного напряжения в напряжения более низкой амплитуды (понижающий трансформатор). В данной системе управления необходимо получить следующие постоянные напряжения: 5 В-для питания датчика угла поворота, пульта управления, 3,3 В-для питания микроконтроллера, 12 В-для считывателей, драйверов MAX483, ST3232. Таким образом, должно быть 3 трансформаторных выхода - 3,3, 5 и 12 В.

- Выпрямитель предназначен для преобразования переменного напряжения в пульсирующее постоянное.

- Фильтр низких частот 2 предназначен для сглаживания пульсаций после выпрямления напряжения.

- Стабилизатор напряжения предназначен для поддержания выходного напряжения с заданной амплитудой независимо от изменения напряжения в питающей сети.
