Анализ датчиков и исполнительных элементов системы управления

Представленная в курсовой работе электронная проходная имеет в своем составе ряд измерительных устройств, задачей которых является

воспринимать (измерять) какую-либо информацию и передавать ее на обрабатывающее устройство. Рассмотрим измерительные устройства, находящиеся в этой системе. В нашем случае измерительными устройствами можно назвать следующие датчики, которые установлены в нашем объекте:

датчик угла поворота преграждающих планок;

Proximityсчитыватель без контакторных карт.

Рассмотрим все эти устройства более подробно.

В настоящее время все большее применение находят анизотропные магниторезистивные датчики, предназначенные для решения различных задач - бесконтактного измерения скорости и направления вращения зубчатых колес и многополюсных магнитных роторов энкодеров, определения угла поворота или величины линейного перемещения, бесконтактного измерения тока (мощности), а также для определения курса объекта по магнитному полю Земли в магнитометрии.

Наиболее популярные современные АМР/датчики выпускают ведущие мировые лидеры в этой области - Philips, Honeywell, HL/Planartechnik.

Анизотропные магниторезистивные датчики характеризуются высокой чувствительностью, обеспечивают высокие уровни первичного сигнала, широкий рабочий температурный диапазон, прочность, надежность и точность работы. Кроме того, они отличаются малым смещением и значительной нечувствительностью к магнитными механическим допускам, что используется для создания разнообразных датчиков различных сфер применения, в частности, для автоэлектроники, промышленности и навигационных систем.

Конкурентами АМР-датчиков в задачах измерений скорости, положения и тока являются датчики Холла. Если сравнивать эти датчики, окажется, что магниторезистивные имеют ряд основных преимуществ:

действует направление поля вместо величины поля, как в эффекте Холла - широкий выбор магнитов для измерений, независимо от их остаточной намагниченности (нов пределах насыщающих значений поля);

) действие в зоне насыщенности напряженности поля датчика означает:

независимость от магнитного дрейфа во времени и под действием температуры;

независимость от механических допусков (расстояния между магнитом и датчиком);

независимость от температурных эффектов за счет вычисления функции арктангенса в угловых измерениях;

) малое смещение мостовых магниторезисторов;

) магниторезистивные мостовые датчики после компенсации температурно стабильны и имеют расширенный температурный диапазон (-40¼160°C).

Указанные преимущества магниторезистивных датчиков особенно полезны в автомобильных применениях, в условиях жесткой эксплуатации, которая характеризуется повышенной загрязненностью, перепадами температур, повышенными механическими вибрациями.

Высокая чувствительность позволяет также использовать АМР-датчики для измерения слабых полей в навигационных системах, где эффект Холла обычно не применяется.

Рассмотрим работу магниторезистивного датчика измерения угла вращения.

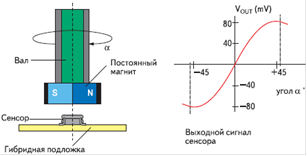

Принцип измерения углов показан на рис. 2.1. На торце вала крепится дипольный магнит. При повороте магнитного вектора на уголa изменяется сопротивление и выходное напряжение датчика, по изменению которого можно определить угол поворота вала и направление (в пределах ±45°).

Рисунок 2.1 - Принцип измерения полярной угловой координаты
