Установка связи c удаленном промышленным контроллером Simatic S7-400

Программная процедура подключения к локальной сети описана в AGIEVISION на странице Network / Connections in the Configuration book (Сеть /

Подсоединение в меню Конфигурации).

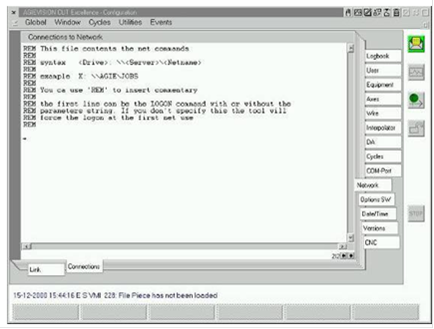

Рисунок 3.5 - Оконная форма настройки сетевого подключения

Используется следующий синтаксис (рисунок 3.5):[пользователь] /P:[пароль] /D:[домен]

[диск]: \\[компьютер]\[директория]

[port]: <\\[computer]\[printer>]

где:

«LOGON» - идентифицирует пользователя как члена рабочей группы;

«Пользователь» - определяет имя пользователя внутри рабочей группы;

«Пароль» - определяет отдельную строку символов, которая разрешает пользователю войти в файл перечня паролей;

«Домен» - определяет область, в которую желает войти пользователь;

«Диск» - определяет букву раздела, которая должна быть присвоена совместно используемой директории (буквы А, B, C, D, E, G, и Н не могут быть использованы);

«Компьютер» - определяет имя компьютера совместного пользования ресурсов;

«Директория» - определяет имя дисковода, раздела или директории совместного пользования ресурсов;

«порт» - определяет имя параллельного порта (LPT), которое присваивается совместно используемому принтеру;

«Принтер» - определяет имя совместно используемого принтера

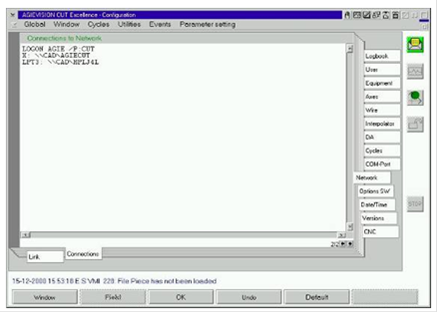

Рисунок 3.6 - Экранная форма настройки соединения системы управления станка с удаленным контроллером Simatic S7-400

Настройку произведем следующим образом (рисунок 3.6): удаленный контроллер, к которому присоединяются (разделяют ресурс), имеет имя CAD и предоставляет совместный доступ к диску Е: с именем данного разделяемого ресурса Agiecut, а также коммуникационный процессор Simatic Eternet connection с именем SIM_ENET.

Имя пользователя для подключения оборудования к локальной сети - Agie, с паролем CUT, диск в локальной сети назовем drive X:, а порт локальной сети - NET3.

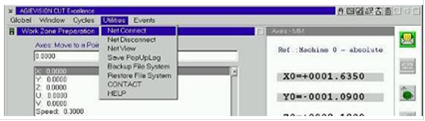

Выбор Net Connect (Подключение сети) из выпадающего меню Utilities (Утилиты) AGIEVISION (рисунок 3.7) открывает окно DOS, в котором будут выполняться команды, описанные на странице Configuration/Network/Connections (Конфигурация/Сеть/Подключения). Каждая строка команды, если она правильно выполнена, будет подтверждена словами: «The command completed successfully» (Команда выполнена успешно). По окончании этой операции окно закроется.

Рисунок 3.7 - экранная форма настройки «Подключения сети»

В этом месте вы можете добавить совместно используемые принтеры, а в программе управления файлами - новые узлы локальной сети.

При необходимости автоматического управления подсоединением локальной сети при каждом включении станка, задействуйте функцию Automatic Logon в меню Configuration / User (Конфигурация/Пользователь).

Отключение от локальной сети

Для выхода из локальной сети, выберите Net disconnect (Отключение сети) из выпадающего меню Utilities (Утилиты).
