Проектная программа для панели оператора «OP170 B» создается в прикладной системе «ProTool». На рисунке 2.12 представлено окно программы «ProTool»

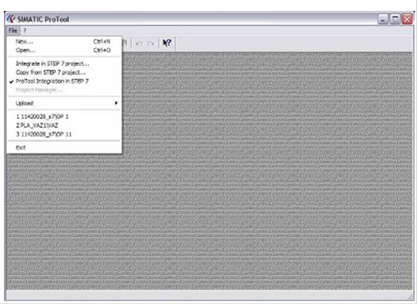

Рисунок 2.12 - Окно программы «ProTool»
Система «ProTool» интегрирована в систему «SIMATIC Manager», что позволяет обмениваться данными при разработке программы диагностики и программы управления.
Разработка программы диагностики осуществляется путем создания экранных форм при помощи, которых можно осуществлять контроль и управление объектом автоматизации. Кроме того, можно использовать дополнительные объекты, такие как сообщения, архивы, рецепты, скрипты. Связь с PLC устанавливается посредством тегов. Операторский терминал осуществляет отображение значений получаемых от PLC и может использоваться для ввода значений с клавиатуры. На рисунке 2.13 представлено окно программы диагностики.

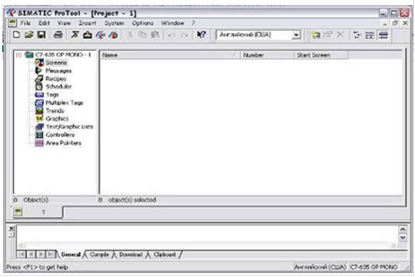

Рисунок 2.13 - Окно программы диагностики в «ProTool»
Окно проекта состоит из правой и левой частей. В левой части расположены объекты которые можно сконфигурировать, в правой отображаются уже сконфигурированные объекты. Объекты в проекте организованы в древовидную структуру.
На экранной форме оператору представляется информация о текущем состоянии процесса в виде числовых данных, гистограмм, трендов и аналоговых индикаторов. Текущий этап технологического процесса может отображаться посредством динамических объектов. Конфигурация ПО включает экранные объекты, перечисленные ниже в таблице 2.7, которые можно использовать для создания экранных объектов.
Таблица 2.7 - Типы экранных объектов
Объект экранной формы |
Описание |
Графический элемент |
Графические элементы можно использовать для изображения объекта автоматизации или в качестве поясняющих символов к другим использующимся объектам экранных форм. |
Текст |
Текстовые элементы могут использоваться для обозначения индикаторов и других объектов экранных форм. В операторском терминале текст не может быть модифицирован. Важные текстовые элементы могут выделяться различными шрифтами и форматами. Тексты могут занимать несколько строк и использовать различные языки. |
Поле ввода |
Поле ввода используется для ввода значений, предназначенных для последующей передачи в PLC. Можно вводить как цифровые, так и буквенно-цифровые значения. |
Поле вывода |
Поле вывода отображает текущие значения, получаемые от PLC в цифровом или буквенно- цифровом виде. |
Символьное поле вывода |
Символьное поле вывода отображает текущие значения с PLC в форме текста. |
Список выбора |
Список выбора используется для ввода одного из значений заранее заданного списка. |
Дата/ время |
Этот объект экранных форм используется для отображения и ввода календарных дат и времени. Способ отображения времени и даты зависит от языка, установленного на операторском терминале. |
Графический список |
Графический список отображает текущее значение, полученное от PLC, в виде графического элемента. |
Обзор сообщений |
В обзоре сообщений задаются фильтры для отображения буфера текущих сообщений или архива сообщений. |
