Структура программы управления электроэрозионного станка

Программа управления обеспечивает:

. Отображение текущего состояния станка:

оборудования (механизмов, технологических параметров, команд оператора) - по входным/выходным сигналам контроллера;

режимных сигналов системы управления - по внутренним сигналам контроллера.

. Отображение сообщений о событиях - по внутренним сигналам контроллера:

все сообщения отображаются (в виде таблицы сообщений, текущие или архив) на отдельной видеоформе;

текущие сообщения отображаются (в виде строки из таблицы сообщений) на всех видеоформах.

. Ввод необходимых данных с панели в контроллер.

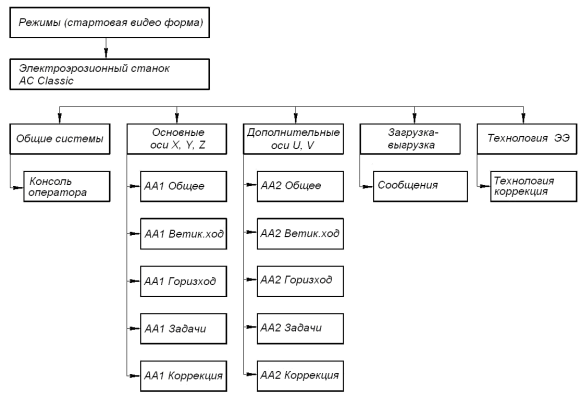

Программа диагностики состоит из экранных форм представленных на рисунке 2.12.

Рисунок 2.12 - Структура экранных форм программы управления электроэрозионным станком

На видеоформах имеются кнопки стандартного назначения «Сообщения», «Откат», «Возврат», «Справка».

Кнопка «Сообщения» (F13) открывает видеоформу «Сообщения о событиях».

Кнопка «Откат» (F14) возвращает предыдущую видеоформу, т.е. открытую до текущей.

Кнопка «Возврат» (F3) возвращает стартовую видеоформу.

Кнопки «Откат» и «Возврат» имеется на всех видеоформах, кроме стартовой и «Коррекция».

Кнопка «Справка» (F1) открывает видеоформу «Справка» для данного типа видеоформы (имеется на всех видеоформах, кроме «Справка»).

Текущее состояние каждого элемента оборудования, т.е. состояние входных и (или) выходных сигналов PLC, соответствующих этому элементу отображается на видеоформах внутри текстового поля «Элемент» (например КАРЕТКА или ПРИВОД):

входной сигнал от датчика положения элемента - как текстовое поле «Положение элемента» (например ВВЕРХУ), внутри которого текстовое поле «Обозначение аппарата» (например «1SQ2»);

выходной сигнал к командоаппарату достижения положения (состояния) элемента - или как стрелка, направленная к текстовому полю «Положение элемента», рядом с которой текстовое поле «Обозначение аппарата» (например «1Р2а»), или как текстовое поле «Достижение положения», внутри которого текстовое поле «Обозначение аппарата».

Пример отображения состояний показан на рисунке 2.13.

Рисунок 2.13 - Пример управления исполнительными механизмами станка

Обозначения аппаратов имеют две формы: символ (например «1SQ2», «1P2a») и адрес входа/выхода PLC (например «E1.0», «A2.0»), которая меняется назначенной функциональной кнопкой "Обозначение" (F7).

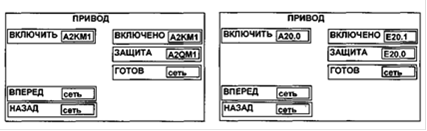

Пример отображения аппаратов показан на рисунке 2.14.

Рисунок 2.14 - Пример отображения обозначения аппаратов
