Проектирование программы для удаленного контроллера Simatic S7-400 фирмы Siemens

Исполняемые блоки программы содержат команды. Команда - это рабочее указание процессу. Она состоит из операционной части и операнда, а операнд, в свою очередь, из типа операнда и номера операнда. На рисунке 2.11 представлена структура команды.

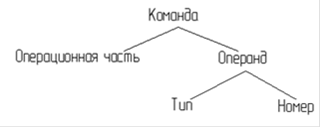

Рисунок 2.11 - Структура команды

Операционная часть описывает выполняемую функцию, т.е. что должен сделать процессор. Операнд содержит данные, необходимые для выполнения операции, т.е. с чем должен работать процессор. Операнд команды задает константу или адрес, по которому команда находит значение, с которым она должна выполнить операцию.

В языке программирования контроллера имеются следующие типы операндов:

отображение входов E - область памяти контроллера, куда поступают данные с модулей дискретного ввода;

отображение выходов A - область памяти контроллера, данные из которой передаются в модули дискретного вывода;

метки M - область памяти контроллера, предназначенная для хранения промежуточных результатов обработки;

таймеры T - реализуют функции времени;

счетчики Z - реализуют функции счета;

константы - неизменяемые числа;

блоки OB, PB, FB, DB - блоки, составляющие программу.

В таблице 2.2 дано описание логических команд, которые используются языком программирования Step 7.

Таблица 2.2 - Описание логических команд

Команда	Описание
U	Операция «И», опрос сигнала на «1», результат опроса = 1 , если соответствующий операнд имеет состояние сигнала «1», в противном случае результат опроса = 0. Результат устанавливает VKE в процессоре после выполнения функции «И».
O	Операция «ИЛИ», опрос сигнала на «1» , результат опроса= 1 , если соответствующий операнд имеет состояние сигнала «1», в противном случае результат опроса= 0. Результат устанавливает VKE в процессоре после выполнения функции «ИЛИ».
Команда	Описание
UN	Операция «И», опрос сигнала на «0» , результат опроса= 1 , если соответствующий операнд имеет состояние сигнала «1», в противном случае результат опроса= 0. Результат устанавливает VKE в процессоре после выполнения функции «И».
ON	Операция «ИЛИ», опрос сигнала на «0» ,результат опроса= 1 , если соответствующий операнд имеет состояние сигнала «1», в противном случае результат опроса= 0. Результат устанавливает VKE в процессоре после выполнения функции «ИЛИ».
O	Операция «ИЛИ» над функциями «И», выполнение операции ИЛИ над VKE предыдущей и последующей функций И
U(	Операция «И»,VKE выражения в скобках взаимодействует с VKE предыдущей функции И.
O(	Операция «ИЛИ» , VKE выражения в скобках взаимодействует с VKE предыдущей функции ИЛИ.
)	Закрывающая скобка Эта операция завершает выражения в скобках.
