Требования по технике безопасности

Расчет электрической схемы усилителей постоянного тока для гальванометров РV1 и РV2, необходимый для визуального контроля корректирующего сигнала системы автоматического регулирования частотного канала и фазового.

Расшифровка символов применяемых в формулах при расчете:

U - напряжение (В);

R - сопротивление (Ом);

I - ток (А).

Исходные данные:

Uпитания = 12В.

U входное 1 = 0,45 В.

U входное 2 = 0,62 В.

R PV1 и PV2= 400.Ом.

I PV1 и PV2 = 2,3 мА.

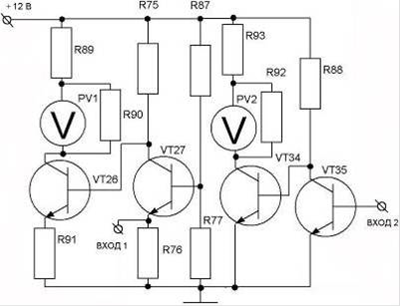

Рисунок 31 - Электрические схемы усилителей постоянного тока

Рисунок 32 - Входная и выходная характеристика транзистора VT27 (КТ315Г)

Рисунок 33 - Входная и выходная характеристика транзистора VT35 (КТ315Г)

Рисунок 34 - Входная и выходная характеристика транзистора VT26 и VT34 (КТ315Г)

) Находим ток R87, определяющий режим транзистора VT27 по постоянному току по формуле

IR87 =IбVT27 х 3 (1)

IR87 = 0,2мА x 3 = 0,6 мА;

По условию Uвход. 1= 0,45В = UR76

) Определяем потенциал на базе VT27 по формуле

U бVT27 = Uвход. 1 + U эбVT27 (2)

U бVT27 = 0,45 В+0,525 В= 0,975 В.

) Определяем падение напряжения на резисторе R87 по формуле

UR87= Uпит. + U бVT27 (3)

UR87=12В- 0,975В = 11,025В

) Находим номинал резистора R87,по формуле

R87 = UR87/ IR87 (4)

R87 = 11,025В / 0,6 мА = 18375 Ом

) Находим ток резистора R77, по формуле

IR77 = IR87-IбVT27(5)

IR77 = 0,6 мА - 0,2 мА = 0,4мА

) Находим номинал резистора R77 для смещения базы VT27 по формуле

R77= U / I R77(6)

R77= 0,975В / 0,4 мА = 2437,5 Ом

) Находим номинал резистора R76 по формуле

R76 = U R77 / Iб VT27 + IКVT27(7)

R76 = 0,45В / 0,2мА+18мА=24 ,75 Ом

) Определяем потенциал на базе VT26 по формуле

U КVT27= U КЭVT27 + UR76 (8)

U КVT27= 1,5В + 0,45В = 1,95 В

) Находим номинал резистора R75, по формуле

R75=Uпит -U КVT27 /IКVT27 +Iб VT26(9)

R75 =12В-1,95В/18мА+0,05мА=556,7Ом

) Определяем падение напряжения на резисторе R91, по формуле

UR91= U КVT27 - U эбVT26(10)

UR91= 1,95 В - 0,39В = 1,56 В

) Находим ток резистора R91, по формуле

IR91 =IКVT26 + IбVT26 (11)

IR91 =5мА+0,05мА= 5,05мА

) Находим номинал резистора R91 по формуле

R91 = U R91 / IR91 (12)

R91 = 1,56В/5,05мА=308,9 Ом

) Определяем потенциал на коллекторе VT26, по формуле

U КVT26= U ЭКVT26+ U R91(13)

U КVT26=6В+1,56В=7,56 В

) Определяем потенциал среднего положения гальванометра PV1, по формуле

U PV1= IPV1/2 х RPV1(14)

U PV1=2,3мА/2 х 400=0,45 В

) Находим шунтирующий ток резистора R90 по формуле
