План помещения объекта защиты

Помещение для проведения конфиденциальных переговоров и совещаний размещено на 5-м этаже 9 этажного кирпичного офисного здания. Окна помещения выходят на многоэтажный жилой дом и офисное здание с парковочной площадкой, на расстоянии 30 м. и 25м. соответственно (рис. 1). Вход людей в организацию обеспечивается через контрольно - пропускной пункт (КПП). Вход в здание через дверь, открываемую в сторону административного здания. Окна 1-го этажа укреплены стальными решетками. https://rodzem.ru коттеджные поселки в раменском коттеджный поселок раменский район.

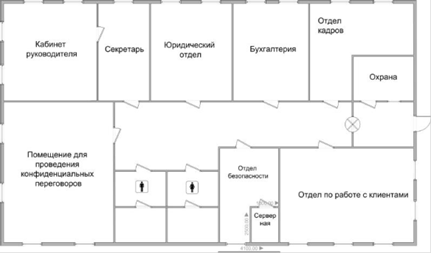

Рисунок 1. Схема расположения организации

Помещение для проведения конфиденциальных переговоров и совещаний имеет четыре окна, выходящие на улицу и двойную дверь, без доводчиков, в коридор, в котором могут находиться не только сотрудники организации, но и посетители. Площадь кабинета составляет 71,25 м2. Мебель комнаты состоит из длинного стола и стульев, которые распложены в центре комнаты, кондиционера, доски-экрана и сейфа. Во время проведения совещания участники располагаются за столом (рис. 2).

Рисунок 2 Схема помещения для проведения переговоров

, 2, 3, 4 - окна; 5 - кондиционер; 6 - сейф; 7 - доска - экран; 8,9 - розетки; 10 - проектор; 11 - ПЭВМ; 10 - проектор; 12 - дверь; 13 - телефонный аппарат

Пространственная модель помещения для проведения конфиденциальных переговоров и совещаний.

Пространственная модель представляет подробное описание помещения, инженерных конструкций, коммуникаций и средств связи, характеристику и основные параметры электронных устройств находящихся в этом помещении, а также технических средств безопасности.

Таблица 1

Пространственная модель контролируемых зон

№	Пространственная характеристика помещения	Функциональная, конструктивная и техническая характеристика помещения
1	Этаж	5		Площадь, м2					71,25 (9,5*7,5 м)
				Высота потолков, м					3,30
2	Потолок	Подвесной		Зазор, м					0,3
3	Перекрытия (потолок, пол)	Железобетон		Толщина перекрытия, м					0,5
4	Стеновые перегородки	Железобетон		Толщина, м					0,5
5	Стены наружные	Железобетон		Толщина, м					0,7
6	Экранирование и штукатурка	Присутствуют
7	Другие материалы	С внутренней стороны стены отделаны под «евростандарт»
8	Окна	Количество проёмов, размер проёмов, наличие плёнок, тип окна	4 окна, 2,0*1,5 м, отсутствуют, особое (с двойным утолщенным стеклом): толщина стекла 6 мм (ОРС 18-15 В)				Куда выходят окна			На офисное здание с парковочной площадкой и многоэтажный жилой дом
9	Двери	Количество, размер, тип	1 дверь, ширина 860 мм, высота 2050 мм; под проем 860 - 910 мм, металическая				Куда выходят двери			Коридор
10	Соседние помещения: название	Север - кабинет руководителя, юг - внешняя стенка, запад - внешняя стена, восток - коридор, мужской туалет
11	Помещение над потолком: название	Адвокатская контора
12	Помещение под полом: название	Кабинет руководителя рекламного агентства
13	Система вентиляции	Тип, места размещения, размеры отверстий						Отсутствует
14	Система отопления	Центральное водяное, три стояка по восемь секций, проходящие транзитом снизу вверх			Наличие экранов на батареях			Отсутствует
15	Цепи электропитания	Напряжение, В, частота, Гц, количество и тип розеток электропитания,				220 В, 50Гц4 2 евророзетки с заземлением
16	Телефонные линии	Количество и тип ТА, Городская сеть, Тип проводки				1 шт. Panasonic - беспроводной 900 мгц,1 шт. Двухпроводные линии
17	Освещение	Тип и количество светильников				Галогеновые потолочные - 6 шт.
18	Системы сигнализации	Тип и количество				Пожарная (дымовые и тепловые детекторы) - 2 шт.; оповещатель комбинированный полупроводниковый - 1 шт.
19	Оргтехника	Тип и количество				ПЭВМ - 1 шт.
20	Бытовая техника	Тип и количество				Проектор - 1 шт.
21	Другие средства	Тип и количество				Кондиционер - 1 шт. Сейф - 1 шт. Доска - экран - 1шт.
