Транзисторный автогенератор, работающий на основной частоте

Согласующая цепь транзисторного кварцевого генератора является колебательный контур, настроенный на частоту, близкую рабочей гармонике кварца. В простейшей схеме кварцевого генератора применяется отрицательная обратная связь (емкостная трехточка) и кварцевый резонатор включенный последовательно в контур, играет роль индуктивности (рисунок 15). Колебания здесь возбуждаются на частоте несколько большей частоты основного последовательного резонанса кварца.

Чтобы эквивалентная индуктивность кварцевого резонатора не была шунтирована емкостью С0 (емкость кварца), необходимо выполнить неравенства: .

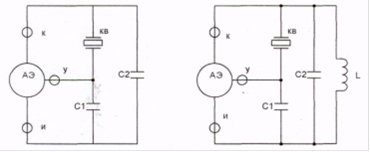

Рисунок 15 - Упрощенные схемы кварцевых автогенераторов, при работе на основной частоте кварцевого резонатора (а) и на механической гармонике кварца (б)

Учитывая условия резонанса , где , запишем или .

На практике принимают .

На частотах, существенно отличающихся от и) ,, кварцевый резонатор эквивалентен емкости С0 и возбуждение паразитных колебаний невозможно.
