Радиорелейные системы связи с ВРК и цифровыми методами передачи

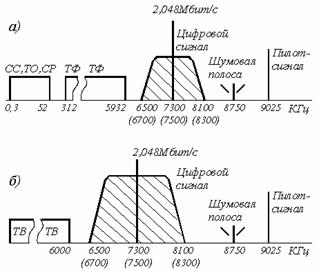

На рисунке 2.1.2 приведено распределение спектра основной полосы частот аналого-цифрового радиорелейного ствола при использовании аппаратуры ОЦФ-2У для телефонного (а) и телевизионного (б) стволов (на этом рисунке: СС, ТО, СР - соответственно сигналы служебной связи, телеобслуживания, системы резервирования). ОЦФ-2У и ОЦФ-8 представляют собой оконечное цифровое оборудование и служат для организации цифрового радиорелейного тракта в стволе аналоговой РРЛ (рисунок 2.1.3); на этом рисунке: АООРС - аналоговое оконечное оборудование радиорелейного ствола, УС - устройство сложения, УР - устройство разделения.

Рисунок 2.1.2 - Распределение спектров для телефонного (а) и телевизионного (б) стволов

Рисунок 2.1.3 - Обобщенная схема подключения оконечного цифрового оборудования к аналоговой РРЛ (а) - передача, (б) - прием

Устройствами сложения (разделения) для аппаратуры ОЦФ-2У служат неравноплечие согласованные тройники, а для аппаратуры ОЦФ-8 - вилки фильтров ДК-55.

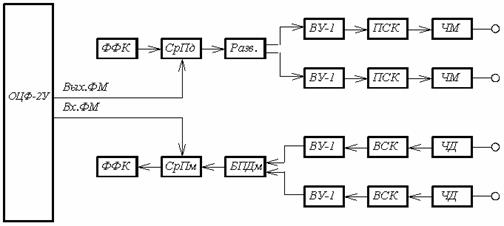

Схема подключения ОЦФ-2У к аппаратуре «Восход» приведена на рисунке 2.1.4. На этом рисунке: Вх. ФМ и Вых. ФМ - входной и выходной сигналы фазоманипулированной цифровой поднесущей; ФФК - фильтр цифровых поднесущих; СрПд и СрПм - соответственно блоки сложения и разделения аналоговых и цифровых сигналов; Разв. - разветвитель; ВУ - видеоусилитель; БП Дм - блок переключения демодуляторов; ПСК и ВСК - соответственно контура предыскажения и восстановления.

Рисунок 2.1.4 - Схема подключения ОЦФ-2У к аппаратуре «Восход»

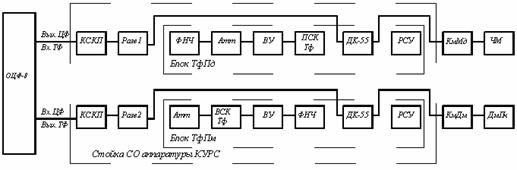

Структурная схема подключения ОЦФ-8 к радиорелейной аппаратуре (на примере стойки СО аппаратуры «Курс») показана на рисунке 2.1.5. На этом рисунке КСКП - блок коррекции кабельной линии, Разв. - разветвители, Атт - аттенюаторы, ДК-55 - вилка фильтров сложения (разделения) служебных сигналов и телефонии, КмМд и КмДм - соответственно коммутаторы модулятора и демодулятора.

Рисунок 2.1.5 - Схема подключения ОЦФ-8 к телефонному стволу аппаратуры «Курс»

При организации передачи по второму способу на РРЛ подается линейный цифровой сигнал (ЛЦС) получаемый от цифровой системы передачи (ЦСП) [1].

Этот цифровой сигнал после некоторых преобразований модулирует СВЧ несущую. Модуляция несущей дискретным сигналом называется манипуляцией (подробнее смотри раздел 2.2). Если в ЦСП применена ИКМ, а в РРЛ - амплитудная модуляция (АМ), то говорят о передаче ИКМ-АМ сигнала по РРЛ.

При этом может быть использована аппаратура «Курс-4», «Курс-6», «Рассвет-2» и другие. Так как для них разработаны специальные устройства, позволяющие на существующих РРЛ организовать цифровые стволы совместно аналоговыми. Передача цифровых (ЦФ) сигналов осуществляется методом ИКМ-ЧМ. Системы «Курс» могут работать в диапазонах 2,4,6 и 8 ГГц.

Перспективным направлением является применение многопозиционных методов манипуляции, позволяющих повысить пропускную способность ЦФ ствола без расширения полосы частот приемно-передающей радиорелейной аппаратуры. Такие методы частот используются для передачи бинарных (относительных бинарных) ЛЦС, при этом число позиций (уровней) манипуляции М = 2n. В общем виде цифровые сигналы с многопозиционной ЧМ обозначаются ИКМ-МЧМ, с многопозиционной ФМ - ИКМ-МФМ и тому подобное, либо вместо М указывается его числовое значение, например, ИКМ-4ФМ [7].
