Построение схем связи

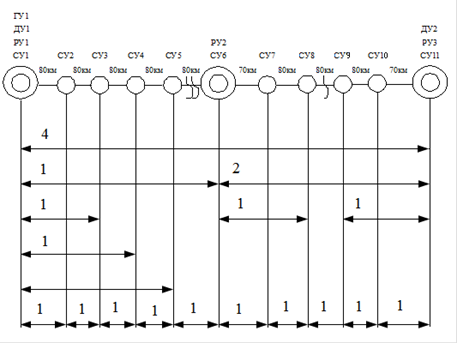

На основании этой таблицы построим схему выделения потоков (рисунок 3.1).

Рисунок 3.1 - Схема выделения потоков

Теперь необходимо рассмотреть количество выделяемых потоков на каждой станции. Аппаратура выделения системы ИКМ-120 АВ8/2 позволяет выделить 30 каналов. На каждом участке должны быть каналы двух систем передачи ИКМ-120 для данного примера. Если на станции нужно выделить более 60 каналов или более двух потоков Е1, то на этой станции нужно устанавливать оконечные комплекты аппаратуры ИКМ-120.

На станциях ДУ1 иДУ2 выделяются все каналы, поэтому на этих узлах связи устанавливаются оконечные комплекты всех систем, организующих каналы до этих станций. Для приведенного примера, на ДУ1 и ДУ2 устанавливаем два комплекта оконечного оборудования ИКМ-120, принадлежащие системам многоканальной связи с разными номерами.

Далее анализируем количество выделяемых каналов или потоков на всех узлах. Большое количество каналов также выделяется на региональных узлах РУ.

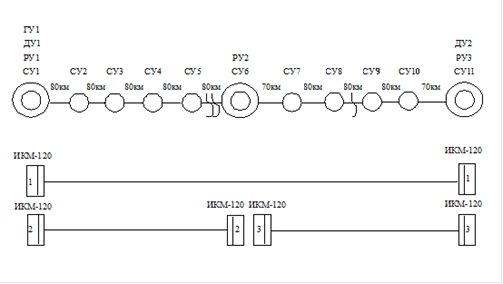

Для данного примера максимальное количество выделяемых каналов в РУ2 -75. Поэтому в РУ2 ставим оконечную аппаратуру ИКМ-120.

Рисунок 3.2

Перейти на страницу: 1 2
