Аппаратура уплотнения, используемая на участках. Сравнительная оценка, выбор

Вторичная цифровая система передачи ИКМ-120 предназначена для организации 120 телефонных каналов и передачи дискретной информации методом ИКМ с временным разделением каналов на местных и внутренних сетях. Вместо 30 телефонных каналов можно организовать каналы звукового вещания высшего класса. Выполнено на интегральных микросхемах.

Система сети двухкабельная однополосная.

Электрические характеристики:

· скорость передачи информации в линейном тракте - 8448 кбит/с;

· пропускная способность цифрового канала 64 кбит/с;

Одной из особенностей сети связи железнодорожного транспорта является необходимость выделения каналов на промежуточных станциях (ПС). Для этого из передаваемого по линейному тракту вторичного или более высокоскоростного потока на ПС должен выделяться первичный ЦП, который может быть с помощью АЦО преобразован до тонального спектра частот.

Необходимость выделения каналов из цифрового потока - характерная черта не только сети связи МПС. Выделение группы каналов требуется зачастую и в узлах связи общегосударственной сети. Для этого разработана специальная аппаратура выделения (АВ), включающая в себя комплекты выделения цифровых потоков (КВЦП). В КВЦП происходит выделение одного из четырех первичных потоков каждого направления передачи и ввода на освободившиеся позиции в групповом вторичном ЦП первичного потока, сформированного в аппаратуре промежуточной станции.

Такое выделение из вторичного цифрового потока можно осуществить с помощью оборудования АВ 8/2.

В этом случае используется стойка вторичного временного группообразования СВВГ, на которой устанавливаются два комплекта вторичного временного группообразования КВВГ, а в случае необходимости преобразования первичного потока в каналы ТЧ, стойка аналого-цифрового преобразования САЦО с двумя комплектами АЦО.

Вторичный поток, поступающий из оборудования линейного тракта в комплект вторичного временного группообразования КВВГ, разделяется на четыре первичных потока, для трех из них организуется цифровой транзит, а четвертый поступает на АЦО.

Если на данной промежуточной станции нужно выделить меньше 30 каналов, то для части каналов организуется переприем по тональной частоте.

При таком способе выделения оборудования ИКМ-120 используется неэффективно, так как его нужно вдвое больше, чем для оконечной станции. Транзитные первичные потоки в блоках асинхронного сопряжения дважды (при приеме и передаче) преобразуются по скорости. Это приводит к увеличению временных флуктуаций передаваемого сигнала, что снижает качество передачи информации за счет дополнительных ошибок приемников команд согласования скоростей и сбоев системы цикловой синхронизации.

Транзитные каналы выделяемого первичного потока, для которых организован переприем по ТЧ, претерпевают не только двойное преобразование по скорости, но и дважды проходят через АЦО. Преобразование цифрового сигнала в аналоговый и, после переприема по тональной частоте, обратное преобразование из аналогового в цифровой приводит к увеличению искажений квантования и шумов, изменению частотных характеристик каналов. Схема выделения представлена на рисунке 1.

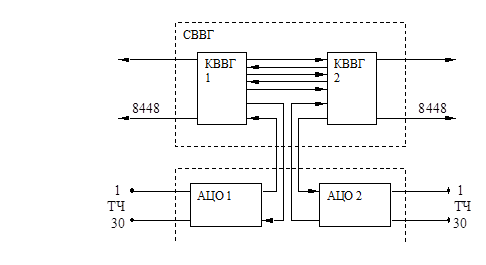

Рисунок 2.1 - Выделение потока в аппаратуре АВ 8/2
