Построение иерархии

Для построения иерархии необходимо определится с количеством критериев и альтернатив.

Обозначим общую цель - «Радиомодем», который находится на первом (высшем) уровне. На втором уровне находятся пять критериев, уточняющих цель. Это следующие критерии:

Рабочая частота;

Мощность передатчика;

Скорость передачи;

Чувствительность;

Помехозащищенность.

На третьем (нижнем) уровне, находятся три радиомодема, которые должны быть оценены по отношению к критериям второго уровня. Обозначим их как альтернативы:

META;

Риф Файндер-801;

ГАММА.

Для того чтобы сравнить модемы между собой по конкретному критерию, мне потребуются технические характеристики модемов, данные которых были взяты мной в Интернете: [4] и [5].

Таблица 5.2 Основные технические характеристики радиомодемов

Характеристика (критерий)

META

Риф Файндер-801

ГАММА

Рабочая частота

Перестраиваемая

Фиксированная

Перестраиваемая

Мощность, мВт

10

10

10

Скорость передачи, бит/с

9600

1200

9600

Чувствительность

Высокая

Высокая

Низкая

Помехозащищенность

Высокая

Низкая

Низкая

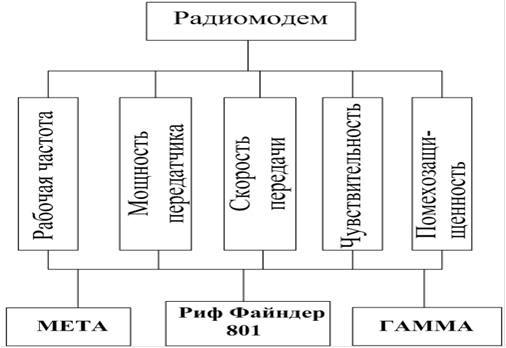

Построим иерархию с учетом введенных обозначений, Рисунок. 5.2.

Рисунок. 5.2 Графическое представление иерархии.
